Кабель АСБл 3×240 — характеристики, ток, вес и применение

Кабель АСБл 3×240 — характеристики, ток, вес и применение

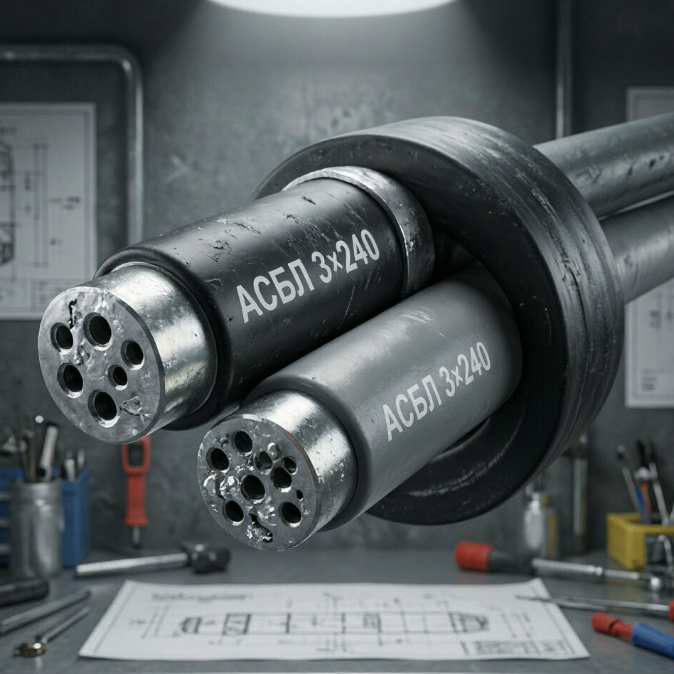

Кабель АСБл 3×240 — силовой бронированный кабель с тремя алюминиевыми жилами сечением 240 мм², бумажной пропитанной изоляцией и свинцовой оболочкой. Кабель применяется для передачи и распределения электроэнергии в стационарных электрических сетях среднего напряжения 6 кВ и 10 кВ.

АСБл 3×240 используется для прокладки в земле, траншеях, кабельных сооружениях, тоннелях, производственных помещениях и на объектах энергетической инфраструктуры. Броня из стальных лент защищает кабель от механических воздействий, а конструкция с защитной подушкой под бронёй рассчитана на прокладку в грунтах с коррозионной активностью.

Компания «ТехКабельЩит» поставляет АСБл 3×240, АСБл 3х240 6 кВ, АСБл 3х240 10 кВ и другие силовые кабели среднего напряжения. Возможна поставка кабеля на барабанах, подбор по проекту, предоставление документов и доставка по России.

Расшифровка АСБл 3×240

• А — токопроводящие жилы из алюминия.
• С — оболочка из свинца.
• Б — броня из двух стальных лент.
• л — подушка под бронёй с дополнительным слоем лент, повышающая стойкость к коррозии.
• 3 — количество токопроводящих жил.
• 240 — номинальное сечение каждой алюминиевой жилы, 240 мм².

Кабель АСБл 3×240 также ищут по запросам: АСБл 3х240, АСБл 3*240, АСБл 3 240, кабель АСБл 3х240, АСБл 3х240 6 кВ, АСБл 3х240 10 кВ, бронированный кабель 3×240, алюминиевый кабель 3×240, кабель с бумажной изоляцией 3×240, кабель АСБл 240 квадратов, АСБл 3х240 купить, АСБл 3х240 цена.

Конструкция кабеля АСБл 3×240

АСБл 3×240 относится к силовым кабелям с пропитанной бумажной изоляцией. Конструкция кабеля рассчитана на стационарную прокладку и работу в сетях среднего напряжения.

• Три токопроводящие жилы из алюминия сечением 240 мм².
• Бумажная изоляция каждой жилы, пропитанная изоляционным составом.
• Поясная бумажная изоляция.
• Свинцовая герметичная оболочка.
• Подушка под бронёй с дополнительным слоем лент.
• Броня из двух стальных лент.
• Наружный защитный покров.

Свинцовая оболочка защищает бумажную изоляцию от влаги, а броня из стальных лент снижает риск механического повреждения кабеля при прокладке и эксплуатации. Индекс «л» в маркировке означает наличие усиленной подушки под бронёй, что важно при прокладке в грунтах с повышенной или высокой коррозионной активностью. [157][158]

Технические характеристики АСБл 3×240

Кабель АСБл 3×240 выпускается в исполнениях на разные классы напряжения. Перед заказом необходимо обязательно указывать полную маркировку: например, АСБл 3×240-6 или АСБл 3×240-10. Кабели с одинаковым сечением, но разным номинальным напряжением, имеют отличающуюся конструкцию, массу, наружный диаметр и допустимую токовую нагрузку.

АСБл 3×240 6 кВ и 10 кВ

Для АСБл 3×240 6 кВ указывают допустимый длительный ток порядка 351 А в земле и до 389 А на воздухе. Для исполнения 10 кВ значения могут составлять около 314 А в земле и 347 А на воздухе. Различие связано с конструкцией изоляции и условиями теплоотвода. Все значения являются ориентировочными: при проектировании следует применять данные завода-изготовителя и учитывать условия фактической прокладки. [159][163][171]

Где применяется АСБл 3×240

Кабель АСБл 3×240 применяется для силовых кабельных линий среднего напряжения. Основное назначение — передача электроэнергии между подстанциями, распределительными пунктами и мощными электроприёмниками.

• Кабельные линии от подстанций 6/10 кВ до распределительных пунктов.
• Электроснабжение промышленных предприятий и производственных площадок.
• Подключение трансформаторных подстанций.
• Питание крупных насосных станций, компрессорных и инженерных объектов.
• Городские и районные распределительные сети среднего напряжения.
• Прокладка в кабельных траншеях и подземных трассах.
• Прокладка в тоннелях, коллекторах, каналах и кабельных сооружениях.
• Промышленные и инфраструктурные объекты с напряжением 6–10 кВ.

АСБл 3×240 подходит для прокладки в земле при среднем и высоком уровне коррозионной активности грунта, а также при наличии или отсутствии блуждающих токов — в пределах условий, установленных нормативной документацией на конкретное исполнение кабеля. [166][170]

Прокладка АСБл 3×240 в земле

АСБл 3×240 является бронированным кабелем, поэтому он подходит для прокладки в земле. Стальные ленты защищают кабель от механических повреждений, а свинцовая оболочка обеспечивает герметичность конструкции.

При прокладке необходимо учитывать следующие условия:

• Тип и коррозионную активность грунта.
• Глубину прокладки и защиту кабельной трассы.
• Наличие пересечений с дорогами, трубопроводами и другими коммуникациями.
• Нагрузку на кабель при протяжке и укладке.
• Минимальный радиус изгиба.
• Наличие блуждающих токов.
• Разность высот между верхней и нижней точками трассы.

Для АСБл 3×240 обычно указывается минимальный радиус изгиба не менее 15 наружных диаметров кабеля. Разность уровней между высшей и низшей точками расположения кабеля для отдельных исполнений ограничивается значением до 25 м. Точные требования необходимо уточнять по паспорту производителя. [161][170]

АСБл и АСБ: в чём разница

Главное отличие АСБл от АСБ — усиленная подушка под бронёй. Индекс «л» указывает на дополнительный слой лент, который повышает стойкость конструкции при эксплуатации в коррозионно-активных грунтах.

Монтаж кабеля АСБл 3×240

АСБл 3×240 имеет большой диаметр и массу, поэтому поставляется на кабельных барабанах. Монтаж кабеля выполняют с применением специального оборудования и соблюдением требований проекта.

• Для разгрузки и размотки используют кабельные домкраты и барабаны.
• Для протяжки применяют кабельные ролики, лебёдки и тяговые устройства.
• Необходимо соблюдать допустимое тяговое усилие.
• Нельзя нарушать минимальный радиус изгиба.
• Перед прокладкой проверяют целостность свинцовой оболочки и защитного покрова.
• Для соединения и оконцевания используют муфты, рассчитанные на напряжение 6 или 10 кВ.
• После монтажа выполняют электрические испытания кабельной линии.

Работы с кабелем АСБл 3×240 должны выполняться квалифицированным персоналом. Ошибки при монтаже бумажной изоляции, свинцовой оболочки или концевых муфт могут привести к повреждению линии и аварийному отключению.

Как выбрать АСБл 3×240

Перед закупкой кабеля необходимо проверить соответствие марки и характеристик проекту. В заявке важно указывать не только сечение 3×240, но и номинальное напряжение, так как АСБл 3×240 6 кВ и АСБл 3×240 10 кВ — разные исполнения.

• Укажите номинальное напряжение: 6 кВ или 10 кВ.
• Проверьте расчётную токовую нагрузку и мощность линии.
• Учтите длину трассы и допустимое падение напряжения.
• Оцените коррозионную активность грунта и наличие блуждающих токов.
• Уточните способ прокладки: траншея, тоннель, коллектор, канал или производственное помещение.
• Подберите кабельные муфты и концевые заделки на нужный класс напряжения.
• Проверьте условия транспортировки, хранения и монтажа.
• Запросите паспорт, сертификаты и технические характеристики конкретной партии.

Купить кабель АСБл 3×240

Компания «ТехКабельЩит» поставляет кабель АСБл 3×240 для объектов энергетики, промышленности, строительства и инженерной инфраструктуры. Мы поможем подобрать кабель среднего напряжения по проекту, классу напряжения и условиям прокладки.

• АСБл 3×240 6 кВ и АСБл 3×240 10 кВ.
• Поставка кабеля на барабанах.
• Подбор муфт и сопутствующей кабельной арматуры.
• Паспорта, сертификаты и сопроводительные документы.
• Подбор кабеля для прокладки в земле и кабельных сооружениях.
• Доставка по Санкт-Петербургу и в регионы России.

Чтобы заказать АСБл 3×240, укажите номинальное напряжение, необходимую длину, способ прокладки, город доставки и реквизиты организации. Менеджер подготовит коммерческое предложение, уточнит цену, наличие и срок поставки.
