Кабель для робототехники и гибких цепей: как выбрать надёжное решение для подвижных механизмов

Кабель для робототехники и гибких цепей: как выбрать надёжное решение для подвижных механизмов

Современная робототехника и автоматизированные линии всё чаще используют кабели, которые работают в постоянном движении: кабелеукладчики, буксируемые цепи, манипуляторы, портальные системы. В таких условиях стандартный силовой кабель для стационарной прокладки не подходит — он быстро трескается, ломается по жиле или повреждает изоляцию. Для подвижных механизмов нужны специальные гибкие кабели с повышенной стойкостью к изгибам, кручению и динамическим нагрузкам.

В этой статье разберём, какие требования предъявляются к кабелям для робототехники и гибких цепей, чем они отличаются от обычных силовых и контрольных линий, и какие ошибки выбора чаще всего приводят к авариям и простоям оборудования.

Чем кабель для робототехники отличается от обычного

Главное отличие кабелей для робототехники — рассчитанность на многократные циклы изгиба и движения. Там, где обычный кабель допускает лишь редкие перемещения (например, при ремонте или разовом перестановке оборудования), роботизированные системы могут выполнять тысячи и миллионы циклов разгиба и сгиба в течение срока службы.

Конструкция «роботизированного» кабеля обычно включает более мелкожильную медную жилу (повышенная гибкость), специальную изоляцию, стойкую к многократным изгибам, усиленную или многослойную оболочку, а также иногда текстильные или синтетические элементы, распределяющие механическую нагрузку. Все это делает кабель дороже, но существенно повышает его живучесть в динамических режимах.

Кабели для гибких цепей и кабелеукладчиков

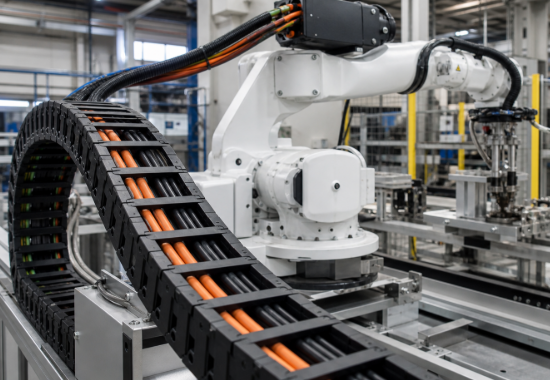

Отдельный класс — кабели для буксируемых цепей и кабелеукладчиков, которые проходят внутри пластинчатых или металлических цепей вдоль оси перемещения. В таких системах кабель постоянно изгибается в одном и том же месте, причём радиус изгиба задаётся конструкцией цепи. Если использовать стандартный силовой кабель, он быстро ломается, что ведёт к отказу оборудования и сложному ремонту.

Специальные кабели для цепей проектируются так, чтобы выдерживать заданный радиус изгиба и большое количество циклов. Здесь важны не только материалы изоляции и оболочки, но и правильная укладка жил: их расположение и скрутка должны минимизировать внутренние напряжения при движении. Для закупщика и проектировщика важно учитывать эти особенности, а не подменять такие кабели обычными гибкими проводами общего назначения.

Требования к гибкости и стойкости к циклам

При выборе кабеля для робототехники полезно смотреть не только на слово «гибкий» в описании, но и на реальные характеристики гибкости и ресурса. Производители обычно указывают минимальный радиус изгиба, допустимое количество циклов при определённом радиусе, температурный диапазон эксплуатации, а также наличие стойкости к маслам, охлаждающим жидкостям и другим средам, типичным для промышленности.

Если кабель планируется использовать в круглосуточном режиме с высокой скоростью перемещения, имеет смысл выбирать решения с увеличенным ресурсом: они дороже, но уменьшают риск простоя оборудования и аварий при обрыве линии. Для менее нагруженных участков роботизированных комплексов допускаются кабели с меньшим ресурсом, но даже там стандартный стационарный кабель лучше не применять.

Пожарная безопасность: нг, нг-LS и нг-HF

Робототехника часто работает в производственных цехах, складских комплексах, логистических центрах и на объектах, где важна пожарная безопасность. Поэтому для кабелей, прокладываемых в таких зонах, важно учитывать исполнение по пожарной характеристике: нг, нг-LS, нг-HF и при необходимости FRLS или FRHF для линий безопасности.

Если роботизированная линия размещена в закрытом помещении с присутствием людей, применение кабелей нг-LS или нг-HF помогает снизить дымо- и газовыделение при пожаре, защитить людей и оборудование от агрессивных продуктов горения. Там, где кабели участвуют в цепях аварийного освещения или управления механизмами пожарной автоматики, может потребоваться огнестойкое исполнение FRLS/FRHF. Всё это нужно учитывать уже на этапе выбора кабеля, а не только при оценке механических характеристик.

Экранирование и защита от помех

Робототехника редко ограничивается только силовыми цепями — почти всегда присутствуют линии управления, датчиков, связи, обратной связи. Для таких цепей электромагнитная совместимость и защита от помех играют ключевую роль. При движении кабеля внутри цепей и рядом с силовыми линиями высокие токи могут создавать наводки и ухудшать работу электроники.

Поэтому кабели для робототехники часто имеют экранирование: медная оплётка, фольга или комбинированный экран вокруг сигнальных жил. Для закупщика и проектировщика важно не забывать про этот аспект: выбрать не только «гибкий», но и правильно экранированный кабель, чтобы механика не мешала электронике.

Типичные ошибки при выборе кабелей для робототехники

Самая распространённая ошибка — использование стандартного силового кабеля вместо специализированного решения для подвижных механизмов. В короткой перспективе это кажется экономией бюджета, но в реальности приводит к частым поломкам: трещина изоляции, перелом жилы, повреждение оболочки о элементы цепи.

Вторая ошибка — игнорирование радиуса изгиба и циклического ресурса. Даже если кабель «пролезает» в цепь и работает некоторое время, несоблюдение минимального радиуса ведёт к ускоренному старению конструкции. Третья ошибка — забывать про пожарную безопасность и ЭМС: брать ближайший по цене гибкий кабель без учёта исполнений нг-LS/нг-HF и наличия экрана.

Рекомендации закупщику и проектировщику

При формировании спецификации на кабели для робототехники и гибких цепей полезно сразу указать: тип механизма, радиус изгиба, предполагаемое количество циклов, требования к пожарной безопасности (нг, нг-LS, нг-HF, FRLS, FRHF) и необходимость экранирования. Это поможет поставщику подобрать адекватные решения, а не ограничиваться формальным «гибкий кабель».

Для закупщика стоит ориентироваться на производителей и кабельные компании, которые имеют отдельные линейки для динамических применений, предоставляют технические описания с ресурсом по циклам и готовы подтверждать характеристики документально. Важно не только получить нужную марку, но и быть уверенным, что кабель выдержит реальную эксплуатацию на объекте.

Вывод

Кабелю для робототехники и гибких цепей приходится работать в условиях, для которых обычные силовые и контрольные линии не предназначены. Если учесть механические нагрузки, пожарную безопасность, экранирование и реальный ресурс по циклам, можно подобрать решения, которые обеспечат стабильную работу оборудования и снизят риск аварийных остановок.

Грамотный подход к выбору кабеля для динамических систем превращает робототехнику из «капризного» оборудования в надёжный инструмент автоматизации, а кабельно-проводниковая часть перестаёт быть слабым звеном в сложной инженерной цепочке.
