Как грамотно подобрать сечение кабеля для электропроводки: расчёт без ошибок

Как правильно рассчитать сечение кабеля для проводки

От правильного выбора кабельно-проводниковой продукции зависит не только стабильность работы электроприборов, но и пожарная безопасность объекта. Использование провода с заниженным сечением приводит к его нагреву, плавлению изоляции и короткому замыканию. В этой статье мы разберем, как грамотно провести расчеты и выбрать надежный кабель ГОСТ для любых задач.

Основные параметры для расчета

Сечение токопроводящей жилы подбирается на основе предполагаемой нагрузки на линию. Чтобы расчет был точным, необходимо учитывать три ключевых фактора:

Суммарная мощность приборов. Составьте список всей техники, которая будет одновременно подключена к сети.
Тип питающей сети. Расчеты для однофазной (220 В) и трехфазной (380 В) сети отличаются.
Длина линии. Чем длиннее трасса, тем выше сопротивление и больше падение напряжения на ее конце.

Также важно обращать внимание на материал жил. Медный силовой кабель ввг 3 или кабель ввг 5 способен выдержать большую нагрузку, чем алюминиевый аналог такого же диаметра.

Формулы для расчета сечения по току и мощности

Первый шаг — определить максимальную силу тока (I). Для бытовой однофазной сети используется следующая формула:

I = P / (U × cos φ)

Где:

P — суммарная мощность всех приборов в ваттах (Вт);
U — напряжение в сети (220 В);
cos φ — коэффициент мощности (для бытовых приборов принимается за 1).

Для трехфазной сети (380 В) формула выглядит иначе:

I = P / (1,73 × U × cos φ)

После вычисления силы тока результат сверяют со стандартизированными таблицами ПУЭ (Правила устройства электроустановок). Например, для стандартных бытовых розеток оптимальным решением считается кабель медный ввгнг frls сечением 2,5 мм². Для линий освещения достаточно 1,5 мм², а для подключения мощного электрооборудования (электроплиты, котлы) может потребоваться кабель ввгнг 5х10 или кабель ввг 4х10.

Как проверить фактическое сечение кабеля

К сожалению, на рынке часто встречается продукция, заявленные характеристики которой не соответствуют реальным. Чтобы не столкнуться с перегревом, рекомендуется проверять фактическое сечение перед монтажом.

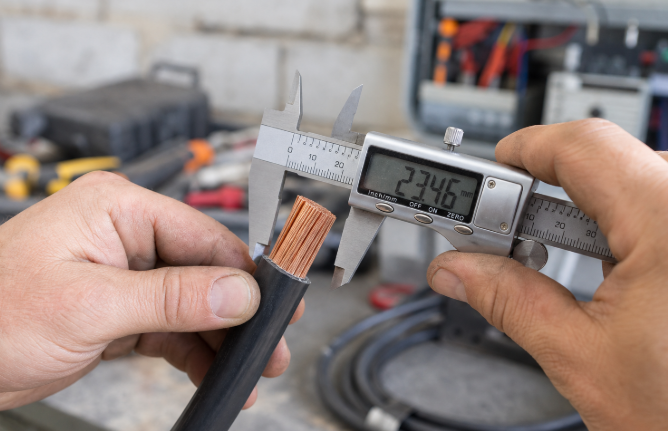

Для этого измеряется диаметр жилы (d) без изоляции с помощью штангенциркуля. Площадь сечения (S) высчитывается по классической формуле площади круга:

S = (3,14 × d²) / 4

Поэтому опытные электромонтажники предпочитают использовать сертифицированную продукцию от проверенных поставщиков. Надежная кабельная компания всегда предоставляет сертификаты соответствия на весь ассортимент.

Выбор типа кабеля в зависимости от условий прокладки

Помимо расчета нагрузки, важно правильно подобрать марку и исполнение провода с учетом условий эксплуатации и требований пожарной безопасности.

Для внутренних помещений
Для жилых и коммерческих помещений рекомендуется использовать кабели с пониженным дымо- и газовыделением. Оптимальный выбор — нг кабель (не распространяющий горение). При групповой прокладке в административных зданиях часто применяют кабель ввгнг ls 1кв или кабель ввгнг а ls 1. В местах с массовым скоплением людей (больницы, школы) требуется продукция с индексом LTx, например, кабель силовой ввгнг lsltx.

Для наружной прокладки и земли
Если линия должна проходить под землей (например, монтируется щит наружного освещения щно), обычный пвх провод не подойдет. Для траншейной прокладки требуется защита от механических повреждений, которую обеспечивает кабель бронированный стальной лентой (например, бронированный кабель вбшв). Для мощных промышленных вводов может использоваться вбшвнг а ls 5х240 или кабель силовой бронированный 5х10.

Для промышленного и специализированного оборудования
При подключении подвижных механизмов или оборудования в условиях повышенной влажности применяют гибкие кабели. В таких случаях оправдано использование марок КГ (кабель кг 5 16 или кабель кг хл 3). Для систем, которые должны сохранять работоспособность даже во время пожара (пожарная сигнализация, аварийное освещение, щит автоматики), выбирают огнестойкие исполнения — кабель силовой огнестойкий ввгнг frls или кабель нг frhf.
