Прокладка кабеля в земле: как выбрать кабель, подготовить траншею и защитить линию

Подземная прокладка кабеля — практичное решение для частного дома, склада, производственного объекта, строительной площадки, парковки или территории предприятия. Кабельная линия не мешает проезду и благоустройству, защищена от ветра, осадков и случайного контакта, а при правильном проектировании стабильно работает многие годы.

Однако укладка кабеля в грунт требует подготовки. Недостаточно просто выкопать траншею и засыпать в нее провод: важно выбрать подходящую марку кабеля, рассчитать сечение, обеспечить нужную глубину заложения, защитить трассу от механических повреждений и правильно обозначить ее сигнальной лентой.

Компания «ТехКабельЩит» поставляет силовой кабель, кабельно-проводниковую продукцию, трубы, сигнальные ленты и монтажные материалы для прокладки кабельных линий. Поможем подобрать решение под напряжение, нагрузку, длину трассы и условия эксплуатации.

Подобрать кабель для прокладки в земле или оставить заявку на расчет.

Когда выбирают прокладку кабеля под землей

Кабель в земле прокладывают там, где воздушная линия неудобна, небезопасна или не соответствует условиям объекта. Такой способ часто используют при подключении зданий, распределительных щитов, насосного оборудования, уличного освещения, ворот, хозяйственных построек и производственных установок.

• Для ввода электричества в частный дом, коттедж, гараж или баню.
• Для подключения склада, магазина, ангара, мастерской или производственного помещения.
• Для прокладки линии между зданиями на территории предприятия.
• Для питания наружного освещения, видеонаблюдения, шлагбаумов, насосов и инженерных систем.
• Для реконструкции существующих сетей без установки дополнительных опор.
• Для объектов, где важны эстетика территории и отсутствие воздушных проводов.

Главное преимущество подземной прокладки — защищенность трассы от внешних воздействий. Но кабель в грунте подвергается другим рискам: давлению почвы, сезонным подвижкам грунта, влаге, повреждению при земляных работах и контакту с камнями или строительным мусором. Поэтому технология монтажа должна учитывать все эти факторы.

Какой кабель выбрать для прокладки в земле

Для непосредственной прокладки в грунте обычно выбирают кабель с конструкцией, рассчитанной на механические нагрузки и воздействие почвы. В большинстве случаев применяют бронированные силовые кабели с медными или алюминиевыми жилами.

Выбор зависит от нагрузки, напряжения, длины трассы, типа грунта, вероятности механических повреждений и требований проекта. Для ответственных объектов подбор должен выполнять специалист с учетом расчетного тока, допустимого падения напряжения, способа прокладки и характеристик электроустановки.

Популярные марки кабеля для земли

Кабели ВВГ и АВВГ широко применяются во внутренней проводке и стационарных сетях, но для непосредственной укладки в грунт их выбирают не всегда. Если используется небронированный кабель, ему требуется дополнительная защита: например, прокладка в трубе, коробе или иной защитной конструкции, подобранной с учетом условий трассы.

Важно: труба не всегда заменяет правильный выбор кабеля. Она защищает трассу на отдельных участках, но при постоянной прокладке в грунте важно учитывать и механическую прочность самого кабеля, и условия эксплуатации.

Нужен кабель для траншеи? Отправьте менеджеру мощность нагрузки, напряжение, длину маршрута и место прокладки — это поможет быстрее подобрать марку и сечение.

Как рассчитать сечение кабеля

Сечение жилы нельзя выбирать только по принципу «чем больше, тем надежнее». Избыточное сечение увеличивает стоимость проекта, а недостаточное приводит к нагреву кабеля, потерям напряжения, срабатыванию защиты и риску повреждения изоляции.

Для расчета обычно учитывают следующие параметры:

• Расчетную мощность всех подключаемых электроприемников.
• Однофазную или трехфазную сеть.
• Номинальное напряжение и предполагаемый ток нагрузки.
• Длину кабельной линии.
• Допустимое падение напряжения.
• Материал жил: медь или алюминий.
• Способ прокладки: в земле, трубе, лотке, помещении или на открытом воздухе.
• Температуру окружающей среды и характеристики грунта.
• Наличие пусковых токов двигателей, насосов, компрессоров и другого оборудования.

Для частного дома часто рассматривают кабель для ввода от вводного щита до здания, для предприятия — питающие линии к распределительным устройствам, щитам, станкам и инженерным системам. В каждом случае расчет следует выполнять по проектным данным, а не только по ориентировочной мощности.

Если вы подбираете силовой кабель для объекта, подготовьте техническое задание: марка или предполагаемый тип кабеля, число жил, требуемое сечение, длина, напряжение, способ прокладки и необходимое количество. Это позволит быстро получить коммерческое предложение и проверить наличие на складе.

Глубина прокладки кабеля в земле

Глубина прокладки кабеля — один из ключевых параметров безопасности. Она должна снижать вероятность повреждения линии при обработке грунта, благоустройстве территории и последующих земляных работах.

Для кабельных линий напряжением до 20 кВ в типовых условиях глубина заложения от планировочной отметки обычно принимается не менее 0,7 м. При пересечении улиц и площадей требования к глубине, как правило, выше: ориентиром является не менее 1 м. Точное решение определяется проектом, категорией линии, напряжением, типом территории и действующими нормативными требованиями. [5]

На практике глубина траншеи должна учитывать не только сам кабель, но и песчаную подушку, защитный слой, механическую защиту или сигнальную ленту. Поэтому траншею обычно делают глубже, чем минимальная отметка расположения кабеля.

Что влияет на глубину траншеи

• Напряжение кабельной линии.
• Назначение объекта и категория надежности электроснабжения.
• Наличие проезда транспорта, дорожного покрытия или пешеходной зоны.
• Тип грунта, глубина промерзания и уровень грунтовых вод.
• Количество кабелей в одной траншее.
• Пересечения с водопроводом, газопроводом, канализацией и другими коммуникациями.
• Вероятность будущих земляных работ на участке.

Не рекомендуется ориентироваться на глубину «на глаз». Неправильно заложенная линия может быть повреждена ковшом, буром, лопатой, садовой техникой или при монтаже ограждения. Исправление такой ошибки после благоустройства территории почти всегда обходится дороже, чем правильная подготовка траншеи на старте.

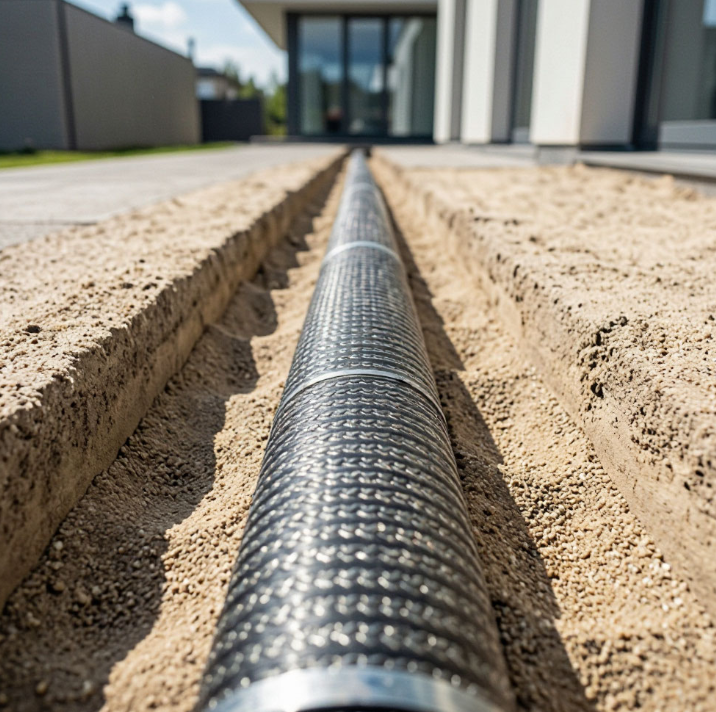

Пошаговая технология прокладки кабеля в траншее

Ниже приведен общий порядок работ. Он подходит для понимания процесса и подготовки материалов, но не заменяет проектные решения, требования производителя, действующие нормы и работу квалифицированных специалистов.

1. Подготовьте проект и разметьте трассу

До начала земляных работ определите маршрут кабельной линии. Желательно выбирать трассу с минимальным числом поворотов, пересечений и участков с высокой механической нагрузкой. Нужно заранее проверить, где проходят существующие коммуникации: водопровод, газопровод, канализация, дренаж, связь и другие инженерные сети.

Маршрут рекомендуется нанести на план участка. После завершения работ сохраните схему с привязкой к постоянным объектам: углам здания, ограждению, колодцу, опорам или дорожкам. Такая схема поможет избежать повреждения кабеля при будущих раскопках.

2. Выкопайте траншею

Ширина и глубина траншеи зависят от количества кабелей, их диаметра, способа размещения, наличия труб и защитных конструкций. Дно следует очистить от острых камней, фрагментов бетона, металлического лома, стекла и строительного мусора.

Не стоит укладывать кабель на неподготовленное дно траншеи. Даже небольшие твердые включения в грунте при сезонных подвижках могут создать точечное давление на оболочку и броню.

3. Сделайте песчаную подушку

На подготовленное дно устраивают подсыпку из песка или мелкого грунта без камней и мусора. Песчаная подушка выравнивает основание, снижает риск повреждения оболочки и защищает кабель от локальных нагрузок.

После укладки кабеля его также засыпают слоем мелкого грунта или песка, не содержащего камней, шлака и строительных отходов. Требование о нижней подсыпке и верхней засыпке чистым мелким грунтом предусмотрено правилами для кабелей, прокладываемых непосредственно в земле. [5]

4. Уложите кабель без натяжения

Кабель укладывают аккуратно, без чрезмерного натяжения, резких перегибов и нарушения допустимого радиуса изгиба. Нельзя тянуть тяжелый кабель по грунту или через острые края траншеи без специальных средств. Для длинных и тяжелых линий используют кабельные ролики, лебедки, барабаны и другие монтажные приспособления.

Рекомендуется оставлять небольшой запас длины, укладывая кабель с легкой волной. Это помогает компенсировать сезонные изменения грунта и температурные деформации, не создавая избыточного натяжения на жилы и оболочку.

5. Защитите кабель на уязвимых участках

Дополнительная механическая защита особенно важна там, где трасса проходит под въездом, дорожкой, местом парковки, зоной возможных земляных работ, вблизи фундамента или при пересечении инженерных коммуникаций.

Для защиты применяют:

• ПНД-трубы и другие трубы, подходящие для подземной прокладки.
• Кабельные футляры на пересечениях и вводах в здания.
• Кирпич или плиты — если это предусмотрено проектом и требованиями к линии.
• Защитные короба и специальные конструкции на участках с повышенным риском повреждения.

По требованиям ПУЭ кабельные линии в земле должны иметь защиту от механических повреждений. Для линий напряжением ниже 35 кВ могут применяться плиты или глиняный кирпич, а в ряде случаев для линий до 20 кВ допускается использование сигнальных пластмассовых лент при соблюдении установленных условий. [5]

6. Уложите сигнальную ленту

Сигнальная лента предупреждает о наличии подземной кабельной линии при последующих раскопках. Ее укладывают не непосредственно на кабель, а выше него — после выполнения защитной засыпки.

В ПУЭ указано, что сигнальная лента должна располагаться в траншее на расстоянии 250 мм от наружных покровов кабеля. Если в траншее проходит один кабель, ленту укладывают по его оси; при нескольких кабелях края ленты должны выходить за крайние кабели не менее чем на 50 мм. [5]

Для трасс с несколькими параллельными линиями важно правильно расположить ленты, чтобы при земляных работах было понятно, что внизу находится кабельная сеть, а не одиночный провод.

7. Выполните окончательную засыпку и зафиксируйте трассу

После укладки сигнальной ленты траншею засыпают грунтом. Крупные камни, строительные остатки и твердые предметы не должны попадать в непосредственную зону кабельной линии. При необходимости грунт уплотняют послойно, чтобы уменьшить последующую просадку.

Завершающий этап — оформление исполнительной схемы. Укажите маршрут, глубину, марку кабеля, сечение, длину, места муфт, вводов, пересечений и защитных труб. Для предприятия или коммерческого объекта такая документация особенно важна для эксплуатации и безопасного проведения будущих работ.

Нужна ли ПНД-труба для кабеля в земле

ПНД-труба часто используется при прокладке кабеля под землей, но ее применение должно быть обоснованным. Она удобна для защиты кабеля на вводах в здание, под дорожками, в местах пересечения коммуникаций, при проходе под фундаментом и на участках, где возможны механические воздействия.

При этом прокладка кабеля в трубе требует правильного подбора диаметра. Слишком узкая труба усложнит протяжку, увеличит риск повреждения оболочки и затруднит замену линии в будущем. Важно также герметизировать вводы и не допускать скопления воды в трубе.

При выборе трубы учитывают:

• Наружный диаметр кабеля и необходимый запас для протяжки.
• Длину участка и количество поворотов.
• Вероятность нагрузки от транспорта и грунта.
• Температурные условия и свойства материала трубы.
• Возможность обслуживания и замены кабеля.

На длинных трассах с несколькими изгибами лучше заранее продумать протяжные колодцы, запасные трубы или иные решения для обслуживания линии. Особенно это актуально для промышленных площадок, складских комплексов и объектов с перспективой расширения.

Прокладка кабеля под дорогой и въездом

Участок под дорогой, парковкой или въездом относится к зоне повышенного риска. Здесь кабель испытывает нагрузку от транспорта, уплотненного грунта и возможных ремонтных работ. Для таких мест обычно предусматривают прокладку в защитной трубе или футляре с учетом повышенной глубины заложения и механической защиты.

При пересечении улиц и площадей глубина заложения кабельных линий должна быть не менее 1 м независимо от напряжения линии. [5] Конкретную конструкцию перехода необходимо принимать по проекту, учитывая тип покрытия, интенсивность движения, нагрузки и наличие других коммуникаций.

Если трасса проходит под будущим въездом, лучше выполнить защиту сразу. После укладки асфальта, плитки или бетона переделка подземной линии потребует демонтажа покрытия и дополнительных затрат.

Ввод кабеля в дом или здание

Ввод кабеля из земли в здание — участок, которому нужно уделить особое внимание. Здесь кабель выходит из защищенного грунта, оказывается в зоне возможных механических повреждений и может подвергаться воздействию влаги.

Для ввода обычно предусматривают защитную трубу или гильзу. Она должна защищать кабель от повреждения краями строительных конструкций и позволять безопасно пройти через фундамент, стену или цоколь. Необходимо исключить попадание воды, грызунов и мусора внутрь проходки.

На этапе проектирования важно определить:

• Точку ввода кабеля в здание.
• Маршрут до вводного щита или распределительного устройства.
• Тип защитной трубы или гильзы.
• Способ герметизации проходки.
• Необходимость запаса кабеля для подключения и обслуживания.

Работы по подключению кабеля к вводному щиту, автоматическим выключателям, устройствам защиты и распределительным шкафам должны выполнять квалифицированные специалисты. Ошибки в соединениях и защите могут быть опаснее самой прокладки трассы.

Распространенные ошибки при прокладке кабеля в земле

Большинство проблем с подземными линиями возникает не из-за заводского брака кабеля, а из-за ошибок при выборе, монтаже и последующей эксплуатации. Ниже — типичные ситуации, которых стоит избегать.

Укладка кабеля прямо на камни или строительный мусор

Твердые предметы давят на оболочку, особенно при подвижках грунта. Решение — очистить дно траншеи и сделать подсыпку из песка или мелкого грунта.

Недостаточная глубина прокладки

Мелко уложенный кабель легко повредить при посадке деревьев, установке забора, ремонте дорожки или обычной перекопке участка. Глубину необходимо принимать с учетом действующих требований и условий конкретной трассы.

Отсутствие сигнальной ленты

Без обозначения линия становится «невидимой» для тех, кто будет проводить земляные работы в будущем. Сигнальная лента не заменяет механическую защиту, но существенно повышает безопасность эксплуатации.

Неподходящая марка кабеля

Использование кабеля без учета способа прокладки, влажности грунта, механических нагрузок и условий трассы может привести к преждевременному повреждению изоляции. Подбирайте кабель по назначению, а не только по цене.

Слишком малое сечение жил

Недостаточное сечение вызывает нагрев, падение напряжения и нестабильную работу оборудования. Это особенно критично для длинных линий, насосов, компрессоров, сварочных аппаратов и электродвигателей.

Отсутствие схемы трассы

Через несколько лет владельцы участка часто уже не помнят точное расположение кабеля. Исполнительная схема с размерами и привязками поможет сохранить линию при ремонте и благоустройстве.

Что купить для прокладки кабеля в земле

Комплект материалов зависит от проекта, но для большинства подземных кабельных линий потребуются следующие позиции:

• Силовой кабель подходящей марки, количества жил и сечения.
• ПНД-труба, футляр или другой вид защиты для уязвимых участков.
• Сигнальная лента «Осторожно, кабель».
• Песок или мелкий грунт для подушки и защитной засыпки.
• Кабельные муфты — если линия выполняется из нескольких строительных длин.
• Гильзы, наконечники, термоусадочные материалы и комплектующие для подключения.
• Защитные плиты, кирпич или иные элементы механической защиты — если они предусмотрены проектом.
• Маркировка и материалы для фиксации трассы на исполнительной документации.

При заказе кабеля важно учитывать строительную длину барабана. Желательно минимизировать количество соединений на трассе: чем меньше муфт, тем проще монтаж и ниже число потенциально уязвимых мест.

Как заказать кабель и комплектующие в «ТехКабельЩит»

«ТехКабельЩит» поставляет кабельную продукцию, монтажные материалы и решения для прокладки кабельных линий на частных, коммерческих и промышленных объектах. Компания работает с кабелем и проводом, комплектующими для монтажа, а также организует отгрузку и доставку по России. [1]

Чтобы получить точный подбор и коммерческое предложение, укажите в заявке:

• Марку кабеля — если она уже определена проектом.
• Количество жил и требуемое сечение.
• Напряжение сети и назначение линии.
• Общую длину трассы с запасом на вводы и подключение.
• Способ прокладки: непосредственно в грунте, в ПНД-трубе, под дорогой, в помещении или по лотку.
• Необходимость в сигнальной ленте, трубах, муфтах, наконечниках и других комплектующих.
• Город и адрес доставки.

Нужен кабель для прокладки в земле? Обратитесь в «ТехКабельЩит» — поможем с подбором марки, сечения и сопутствующих материалов под задачи вашего объекта.

Перейти в каталог кабельной продукции

Получить консультацию и расчет заявки

Кратко: чек-лист перед прокладкой кабеля

1. Определите мощность, напряжение и длину будущей линии.
2. Подберите марку и сечение кабеля с учетом способа прокладки.
3. Согласуйте маршрут и проверьте существующие подземные коммуникации.
4. Подготовьте траншею нужной глубины.
5. Очистите дно и сделайте песчаную подушку.
6. Уложите кабель без натяжения и резких перегибов.
7. Защитите линию трубой, плитами или другими средствами на опасных участках.
8. Закройте кабель чистым мелким грунтом или песком.
9. Уложите сигнальную ленту над кабелем.
10. Засыпьте траншею и сохраните исполнительную схему трассы.

Грамотно спроектированная и смонтированная кабельная линия в земле — это надежное электроснабжение объекта, меньший риск повреждений и более простая эксплуатация в дальнейшем. Экономить на выборе кабеля, глубине траншеи и защите трассы не стоит: эти решения определяют срок службы всей линии.
