Кабель 5×10 медный: виды, характеристики и применение в трёхфазных сетях
Кабель 5×10 медный: виды, характеристики и применение в трёхфазных сетях

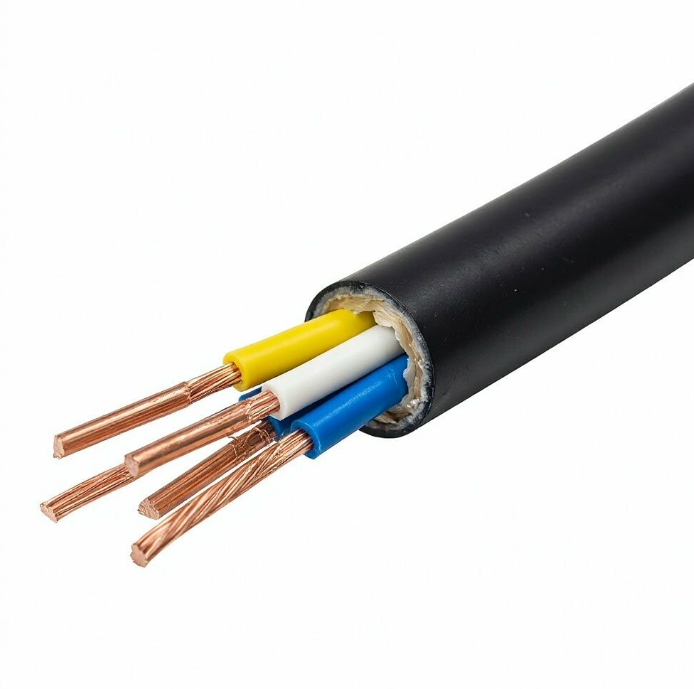

Кабель 5×10 медный — это силовой кабель с пятью медными токопроводящими жилами сечением 10 мм² каждая. Он применяется для передачи и распределения электроэнергии в трёхфазных сетях, подключения силовых щитов, производственного оборудования, вентиляционных систем, насосов, распределительных устройств и инженерных коммуникаций.
Маркировка «5×10» показывает количество и сечение жил, но не определяет конкретную марку кабеля. Медный кабель 5×10 может быть стандартным, негорючим, малодымным, безгалогенным, бронированным или огнестойким — в зависимости от требований объекта и способа прокладки.
Компания «ТехКабельЩит» поставляет медный кабель 5×10 оптом и под заказ. У нас можно купить ВВГ 5×10, ВВГнг 5×10, ВВГнг(А)-LS 5×10, ВВГнг(А)-LSLTx 5×10, ППГнг(А)-HF 5×10, ВБШв 5×10 и другие силовые кабели.
Что означает кабель 5×10 медный
- 5 — количество токопроводящих жил.
- 10 — номинальное сечение каждой жилы, 10 мм².
- Медный — токопроводящие жилы изготовлены из меди.
Кабель 5×10 медный также ищут по запросам: кабель 5х10 медный, кабель 5*10 медный, кабель 5 10 медный, медный кабель 5х10, силовой кабель 5×10, пятижильный кабель 10 мм², кабель 5 жил по 10 квадратов, кабель 5×10 купить, кабель 5×10 цена, медный силовой кабель 5×10.
Для чего нужен кабель 5×10
Пятижильный кабель 5×10 обычно используется для трёхфазных сетей 380/400 В. Три жилы подключаются к фазам L1, L2 и L3, четвёртая жила используется как нулевой рабочий проводник N, пятая — как защитный проводник PE.
Такое исполнение удобно для питания трёхфазного оборудования, где требуется отдельное рабочее и защитное заземление. Фактическая схема подключения определяется проектом электроснабжения и требованиями к конкретной электроустановке.
- Подключение главных и распределительных электрических щитов.
- Питание трёхфазных станков, насосов, компрессоров и вентиляционных систем.
- Электроснабжение производственных цехов и технических помещений.
- Подключение систем кондиционирования и инженерного оборудования.
- Силовые линии в офисных, складских и коммерческих зданиях.
- Прокладка кабельных линий в лотках, коробах, каналах и трубах.
- Электроснабжение мастерских, автомоек, сервисных центров и небольших производств.
Какие бывают медные кабели 5×10
| Марка кабеля | Особенности | Где применяется |
|---|---|---|
| ВВГ 5×10 | Медный кабель с ПВХ-изоляцией и оболочкой, без брони. | Стационарные сети в помещениях, кабельных каналах, лотках и на объектах без специальных требований. |
| ВВГнг 5×10 | Не распространяет горение при групповой прокладке. | Силовые линии в зданиях, производственных и коммерческих объектах. |
| ВВГнг(А)-LS 5×10 | Пониженное дымо- и газовыделение при горении и тлении. | Офисы, магазины, склады, общественные и промышленные здания. |
| ВВГнг(А)-LSLTx 5×10 | Пониженное дымо- и газовыделение, низкая токсичность продуктов горения. | Школы, детские сады, больницы и другие объекты по проекту. |
| ППГнг(А)-HF 5×10 | Безгалогенный медный кабель, не распространяющий горение. | Объекты с массовым пребыванием людей, серверные, транспортные и инфраструктурные объекты. |
| ВБШв 5×10 | Медный кабель с бронёй и защитной оболочкой. | Прокладка в грунте, траншеях, тоннелях и местах с риском механических повреждений. |
| ВБШвнг(А)-LS 5×10 | Бронированный кабель с пониженным дымо- и газовыделением. | Прокладка в земле и в кабельных сооружениях на объектах с требованиями пожарной безопасности. |
Характеристики кабеля 5×10 медного
| Характеристика | Значение |
|---|---|
| Количество жил | 5. |
| Сечение каждой жилы | 10 мм². |
| Материал жил | Медь. |
| Назначение | Передача и распределение электроэнергии в стационарных электротехнических установках. |
| Тип сети | Чаще всего трёхфазная сеть 380/400 В с рабочим нулём и защитным проводником. |
| Номинальное напряжение | Обычно 0,66/1 кВ, зависит от конкретной марки кабеля. |
| Номинальная частота | 50 Гц. |
| Изоляция и оболочка | ПВХ, безгалогенная полимерная композиция или другой материал — зависит от марки. |
| Броня | Есть только у бронированных кабелей ВБШв, ВБШвнг и аналогов. |
Для ВВГнг(А)-LS 5×10 справочно указывают длительно допустимый ток около 63 А при прокладке на воздухе и до 79 А при прокладке в земле. Эти значения зависят от конкретного исполнения и условий охлаждения, поэтому для проектного расчёта необходимо использовать паспорт производителя и учитывать реальный способ прокладки. [145][102]
Мощность кабеля 5×10 медного
Мощность, которую можно передавать по кабелю 5×10, зависит от напряжения, коэффициента мощности, длительно допустимого тока, способа прокладки и температуры. Нельзя определять допустимую нагрузку только по сечению кабеля без расчёта.
| Параметр | Ориентировочное значение |
|---|---|
| Допустимый ток на воздухе | Около 63–66 А для распространённых исполнений ВВГ и ВВГнг 5×10. |
| Допустимый ток в земле | Около 77–79 А для распространённых исполнений при соответствующих условиях прокладки. |
| Мощность в трёхфазной сети 380 В | Около 41 кВт при токе 63 А и коэффициенте мощности, близком к 1. |
| Сопротивление медной жилы | Около 1,84 Ом/км при 20 °C для жилы сечением 10 мм². |
Приведённые данные имеют справочный характер. Итоговый выбор кабеля, автомата защиты и мощности оборудования должен выполнять специалист на основе расчёта нагрузки, длины линии, условий прокладки и требований проекта. [145][146]
Можно ли прокладывать кабель 5×10 в земле
Обычные небронированные кабели ВВГ 5×10, ВВГнг 5×10 и ППГнг(А)-HF 5×10 не предназначены для непосредственной прокладки в грунте без дополнительной механической защиты. При укладке в землю есть риск повреждения оболочки камнями, подвижками грунта, корнями растений и землеройной техникой.
Для траншейной прокладки обычно выбирают бронированный медный кабель ВБШв 5×10 или ВБШвнг(А)-LS 5×10. Броня защищает кабель от механических воздействий и делает его более подходящим для подземных силовых линий.
Как выбрать кабель 5×10 медный
При выборе пятижильного медного кабеля сечением 10 мм² необходимо учитывать назначение линии, мощность оборудования, требования пожарной безопасности и условия прокладки.
- Проверьте, требуется ли пятижильная схема L1, L2, L3, N, PE.
- Определите расчётную мощность и рабочий ток оборудования.
- Учтите длину линии и допустимое падение напряжения.
- Выберите ВВГ 5×10 для стандартной стационарной прокладки.
- Выберите ВВГнг или ВВГнг-LS для групповой прокладки и объектов с требованиями пожарной безопасности.
- Выберите ВВГнг-LSLTx для образовательных и медицинских объектов по проекту.
- Выберите ППГнг(А)-HF 5×10, если требуется безгалогенное исполнение.
- Выберите ВБШв 5×10 для прокладки в грунте и местах с механическими воздействиями.
- Проверьте паспорт, сертификат, завод-изготовитель и соответствие кабеля проектной спецификации.
Купить кабель 5×10 медный
Компания «ТехКабельЩит» поставляет медный силовой кабель 5×10 для строительных, производственных, коммерческих и инфраструктурных объектов. Мы подберём марку кабеля по проекту, сечению, способу прокладки и требуемому пожарному исполнению.
- ВВГ 5×10, ВВГнг 5×10 и ВВГнг(А)-LS 5×10.
- ВВГнг(А)-LSLTx 5×10 для объектов с повышенными требованиями.
- ППГнг(А)-HF 5×10 и другие безгалогенные кабели.
- ВБШв 5×10 и ВБШвнг(А)-LS 5×10 для прокладки в земле.
- Поставка кабеля отрезками, бухтами и на барабанах.
- Паспорта, сертификаты и сопроводительные документы.
- Доставка по Санкт-Петербургу и в регионы России.
Чтобы заказать кабель 5×10 медный, укажите марку, необходимую длину, способ прокладки, город доставки и реквизиты организации. Менеджер подготовит коммерческое предложение, уточнит актуальную цену, наличие и срок поставки.
