Кабель с ПВХ изоляцией: виды, характеристики и применение
Кабель с ПВХ изоляцией: виды, характеристики и применение

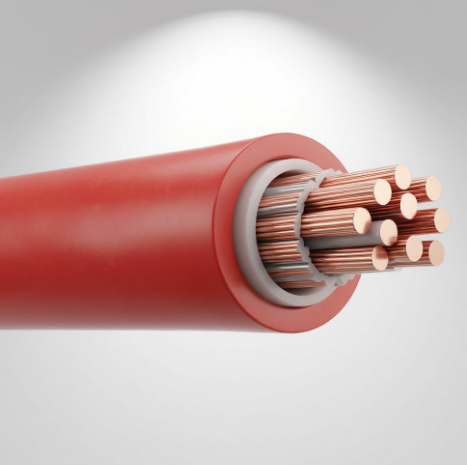

Кабель с ПВХ изоляцией — это кабель, у которого токопроводящие жилы изолированы поливинилхлоридным пластикатом. ПВХ-изоляция широко применяется в силовых, контрольных, монтажных и установочных кабелях благодаря доступной стоимости, технологичности, хорошим электроизоляционным свойствам и возможности выпуска кабеля в различных пожаробезопасных исполнениях.
Кабели с ПВХ изоляцией используются для передачи и распределения электроэнергии, подключения оборудования, устройства освещения, розеточных сетей, систем управления, автоматики и сигнализации. Наиболее известные марки: ВВГ, АВВГ, ВВГнг, ВВГнг(А)-LS, ВВГнг(А)-LSLTx, ВБШв, АВБШв, КВВГ и КГВВ.
Компания «ТехКабельЩит» поставляет кабели с ПВХ изоляцией оптом и под заказ. Мы поможем подобрать силовой, контрольный или бронированный кабель по проекту, количеству жил, сечению, способу прокладки и требованиям пожарной безопасности.
Что такое ПВХ изоляция кабеля
ПВХ — это поливинилхлорид. В кабельной промышленности используют ПВХ-пластикат — полимерный материал, применяемый для изоляции токопроводящих жил и изготовления наружной оболочки кабеля.
ПВХ-изоляция выполняет несколько функций:
- Изолирует токопроводящие жилы друг от друга.
- Защищает человека от поражения электрическим током.
- Предотвращает короткое замыкание между жилами.
- Защищает проводники от влаги, пыли и внешних воздействий.
- Облегчает цветовую идентификацию фазных, нулевых и защитных жил.
- Позволяет выпускать кабели в исполнениях нг, LS, LSLTx и FRLS.
Силовые кабели с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ для стационарных установок рассматриваются в ГОСТ 31996-2012. [235]
Преимущества кабеля с ПВХ изоляцией
- Доступная стоимость. Кабели с ПВХ-изоляцией обычно экономичнее кабелей со сшитым полиэтиленом и рядом специальных безгалогенных исполнений.
- Широкий ассортимент. Выпускаются силовые, контрольные, бронированные, негорючие и огнестойкие марки.
- Электроизоляционные свойства. ПВХ-пластикат обеспечивает изоляцию токопроводящих жил в пределах параметров, установленных для конкретной марки.
- Удобство монтажа. Кабели подходят для прокладки в лотках, коробах, трубах, кабельных каналах и помещениях.
- Цветовая маркировка. Изоляция жил позволяет различать фазные, нулевые и защитные проводники.
- Разные пожарные исполнения. Доступны ВВГнг, ВВГнг-LS, ВВГнг-LSLTx и ВВГнг-FRLS.
- Применение в разных отраслях. Кабель с ПВХ изоляцией используют в строительстве, промышленности, энергетике, торговле и коммунальной инфраструктуре.
Особенности ПВХ изоляции
ПВХ-пластикат является термопластичным материалом. Для распространённых силовых кабелей с ПВХ-изоляцией длительно допустимая температура нагрева жилы обычно составляет до +70 °C. При перегрузке и коротком замыкании допустимые температуры определяются технической документацией на конкретную марку кабеля.
| Параметр | Кабель с ПВХ изоляцией |
|---|---|
| Материал изоляции | Поливинилхлоридный пластикат. |
| Длительно допустимая температура жилы | Обычно до +70 °C для распространённых силовых кабелей. |
| Номинальное напряжение | Зависит от марки: распространённые силовые кабели — 0,66/1 кВ. |
| Тип прокладки | Стационарная прокладка в помещениях, кабельных сооружениях, лотках, коробах, трубах и каналах. |
| Пожарное исполнение | Стандартное, нг, нг(А)-LS, нг(А)-LSLTx, нг(А)-FRLS — зависит от марки. |
| Броня | Отсутствует у ВВГ и АВВГ; имеется у ВБШв, АВБШв и аналогов. |
По сравнению со сшитым полиэтиленом XLPE, ПВХ-изоляция обычно рассчитана на меньшую длительно допустимую температуру жилы: около +70 °C против +90 °C у кабелей со сшитым полиэтиленом. [236]
Популярные марки кабеля с ПВХ изоляцией
| Марка кабеля | Конструкция | Применение |
|---|---|---|
| ВВГ | Медные жилы, ПВХ-изоляция и ПВХ-оболочка, без брони. | Одиночная стационарная прокладка в помещениях, кабельных сооружениях, лотках и каналах. |
| АВВГ | Алюминиевые жилы, ПВХ-изоляция и ПВХ-оболочка, без брони. | Стационарные распределительные линии и силовые сети. |
| ВВГнг(А) | Медные жилы, ПВХ-изоляция, не распространяет горение при групповой прокладке. | Групповая прокладка в кабельных сооружениях и на объектах по проекту. |
| ВВГнг(А)-LS | ПВХ-композиция пониженной пожарной опасности, низкое дымо- и газовыделение. | Внутренние силовые и осветительные сети общественных, коммерческих и промышленных зданий. |
| ВВГнг(А)-LSLTx | ПВХ-изоляция с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения. | Школы, детские сады, больницы и другие объекты по проекту. |
| ВВГнг(А)-FRLS | Огнестойкий кабель с ПВХ-композициями пониженной пожарной опасности. | Пожарная сигнализация, СОУЭ, дымоудаление, аварийное освещение и другие системы СПЗ. |
| ВБШв | Медные жилы, ПВХ-изоляция, броня и защитный ПВХ-шланг. | Прокладка в земле, траншеях и на трассах с механическими воздействиями. |
| АВБШв | Алюминиевые жилы, ПВХ-изоляция, броня и защитный ПВХ-шланг. | Подземные силовые линии до 1 кВ. |
| КВВГ | Контрольный кабель с ПВХ-изоляцией и оболочкой. | Цепи управления, контроля, автоматики и сигнализации. |
ВВГ: основной кабель с ПВХ изоляцией
ВВГ — один из самых распространённых силовых кабелей с ПВХ-изоляцией. Он имеет медные токопроводящие жилы, изоляцию из ПВХ-пластиката и наружную оболочку из ПВХ-пластиката.
- В — изоляция жил из ПВХ-пластиката.
- В — наружная оболочка из ПВХ-пластиката.
- Г — кабель без защитного покрова и брони.
ВВГ применяется для передачи и распределения электроэнергии в стационарных установках на напряжение 0,66 или 1 кВ частотой 50 Гц. Кабели ВВГ и АВВГ предназначены преимущественно для одиночной прокладки в кабельных сооружениях и помещениях. При групповой прокладке необходимо выбирать исполнение нг или применять проектные меры огнезащиты. [238][242]
Кабель с ПВХ изоляцией для разных задач
| Задача | Подходящая марка | Особенность |
|---|---|---|
| Одиночная прокладка в помещении | ВВГ, АВВГ. | Стандартный кабель с ПВХ-изоляцией. |
| Групповая прокладка в лотках | ВВГнг(А), АВВГнг(А). | Не распространяет горение при групповой прокладке. |
| Общественные и коммерческие здания | ВВГнг(А)-LS. | Пониженное дымо- и газовыделение. |
| Школы, детские сады, больницы | ВВГнг(А)-LSLTx. | Низкая токсичность продуктов горения. |
| Системы противопожарной защиты | ВВГнг(А)-FRLS. | Огнестойкое исполнение для линий, которые должны работать при пожаре. |
| Прокладка в земле | ВБШв, АВБШв. | Бронированная конструкция для защиты от механических воздействий. |
| Автоматика и управление | КВВГ, КВВГнг. | Контрольный кабель с большим числом жил. |
Где применяют кабели с ПВХ изоляцией
Кабель с ПВХ изоляцией используется практически во всех типах низковольтных электрических сетей. Конкретная марка выбирается в зависимости от способа прокладки, пожарных требований, условий среды и необходимости брони.
- Квартиры, частные дома и жилые комплексы.
- Офисы, административные здания и бизнес-центры.
- Торговые центры, магазины и коммерческие помещения.
- Промышленные предприятия, цеха и технические зоны.
- Складские и логистические комплексы.
- Кабельные лотки, короба, трубы, каналы и шахты.
- Распределительные щиты, вводные устройства и силовое оборудование.
- Системы освещения, розеточные и силовые линии.
- Системы управления, контроля, сигнализации и автоматики.
- Подземные линии — при выборе бронированной марки кабеля.
Можно ли прокладывать ПВХ-кабель в земле
Обычные небронированные кабели с ПВХ-изоляцией, например ВВГ и АВВГ, не рекомендуется прокладывать непосредственно в грунте без защиты. Они не имеют брони и могут быть повреждены камнями, подвижками грунта или землеройной техникой.
Для прокладки в земле выбирают бронированные кабели с ПВХ-изоляцией: ВБШв, АВБШв, ВБШвнг(А)-LS, АВБШвнг(А)-LS. Броня из стальных лент защищает кабель от механических нагрузок, а внешний защитный шланг из ПВХ-пластиката снижает воздействие влаги и грунта.
Как выбрать кабель с ПВХ изоляцией
При выборе ПВХ-кабеля важно учитывать не только материал изоляции. Необходимо определить назначение линии, напряжение, расчётную нагрузку, количество жил, сечение, способ прокладки и требования пожарной безопасности.
- Определите назначение линии: освещение, розетки, силовое оборудование, автоматика или сигнализация.
- Выберите медные или алюминиевые жилы.
- Подберите количество жил и сечение по расчётной токовой нагрузке.
- Учтите длину линии и допустимое падение напряжения.
- Для одиночной прокладки рассмотрите ВВГ или АВВГ.
- Для групповой прокладки выбирайте ВВГнг(А) или АВВГнг(А).
- Для общественных зданий рассмотрите ВВГнг(А)-LS.
- Для школ и медицинских объектов проверьте необходимость ВВГнг(А)-LSLTx.
- Для систем СПЗ выбирайте огнестойкие кабели ВВГнг(А)-FRLS.
- Для грунта и траншей выбирайте бронированные кабели ВБШв или АВБШв.
- Запросите паспорт, сертификаты и технические характеристики производителя.
Купить кабель с ПВХ изоляцией
Компания «ТехКабельЩит» предлагает силовые, контрольные, бронированные, негорючие и огнестойкие кабели с ПВХ изоляцией. Мы поможем подобрать ВВГ, АВВГ, ВВГнг, ВВГнг-LS, ВВГнг-LSLTx, ВБШв, АВБШв, КВВГ и другие марки кабельной продукции по проекту и техническому заданию.
- Поставка кабелей с ПВХ изоляцией оптом и под заказ.
- Подбор сечения, количества жил и материала проводника.
- Подбор кабеля для лотков, коробов, помещений и прокладки в земле.
- Поставка пожаробезопасных исполнений нг, LS, LSLTx и FRLS.
- Продажа кабеля отрезками, бухтами и на барабанах.
- Паспорта, сертификаты и сопроводительные документы.
- Доставка по Санкт-Петербургу и России.
Чтобы заказать кабель с ПВХ изоляцией, укажите требуемую марку, количество жил, сечение, метраж, способ прокладки, город доставки и реквизиты организации. Менеджер подготовит коммерческое предложение и поможет подобрать кабель для вашего объекта.
