Провод, кабель или шнур: в чём разница и что выбрать для электромонтажа
Провод, кабель или шнур: в чём разница и что выбрать для электромонтажа
Провод, кабель и шнур часто называют одним словом, хотя для электромонтажа это разные виды продукции. Ошибка в выборе может привести к повреждению линии, несоответствию проекту, проблемам при приёмке объекта и сокращению срока службы электропроводки.

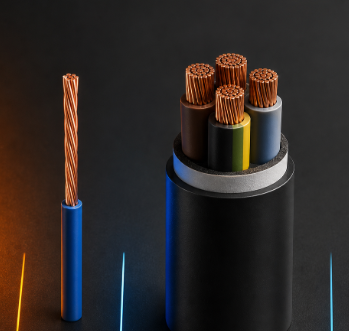

Главное отличие простое: кабель имеет одну или несколько изолированных жил в общей защитной оболочке; провод обычно имеет более простую конструкцию; шнур — гибкий провод для подключения подвижных электроприборов. Но при выборе важно учитывать не только название, а также способ прокладки, пожарное исполнение, наличие брони, сечение, напряжение и условия эксплуатации.
Компания «ТехКабельЩит» поставляет провода ПУГВ, ПуВ, СИП, ПВС, ШВВП, силовые кабели ВВГ, ВВГнг, ВВГнг(А)-LS, бронированные кабели ВБШв, АВБШв, АПвБШп и гибкие кабели КГ. Мы поможем подобрать кабельную продукцию под проект, объект и способ прокладки.
Определения по ГОСТ
В кабельной терминологии используются определения, закреплённые ГОСТ 15845. Согласно стандарту, кабель — изделие с одной или несколькими изолированными жилами, помещёнными в общую металлическую или неметаллическую оболочку. При необходимости поверх оболочки выполняют дополнительный защитный покров, в том числе броню.
Провод — изделие с одной или несколькими скрученными проволоками либо с изолированными жилами. Сверху может быть лёгкая неметаллическая оболочка, обмотка или оплётка. Провод обычно не предназначен для прокладки непосредственно в земле.
Шнур — провод с изолированными жилами повышенной гибкости, предназначенный для присоединения подвижных устройств. [330][332]
Кабель, провод и шнур
| Параметр | Провод | Кабель | Шнур |
|---|---|---|---|
| Конструкция | Одна или несколько проволок либо изолированных жил. | Одна или несколько изолированных жил в общей оболочке. | Гибкий провод с несколькими изолированными жилами. |
| Общая оболочка | Может отсутствовать или быть лёгкой. | Как правило, есть; защищает внутренние элементы. | Есть лёгкая гибкая оболочка. |
| Дополнительная защита | Обмотка, оплётка, лёгкая оболочка. | Экран, броня, защитный шланг, герметичная оболочка. | Обычно без брони и экрана. |
| Гибкость | Зависит от марки и класса жилы. | Зависит от конструкции; силовые кабели часто рассчитаны на стационарную прокладку. | Повышенная гибкость. |
| Прокладка в земле | Как правило, не предназначен. | Возможна у бронированных марок. | Не предназначен. |
| Типовые примеры | ПуВ, ПУГВ, АПВ, СИП. | ВВГ, ВВГнг-LS, ВБШв, АВБШв, КГ. | ПВС, ШВВП. |
Что такое провод
Электрический провод состоит из одной или нескольких токопроводящих жил. Жила может быть медной или алюминиевой, однопроволочной или многопроволочной. Сверху обычно располагается изоляция, а в отдельных конструкциях — лёгкая оболочка, обмотка или оплётка.
Провод чаще применяют там, где его дополнительно защищает конструкция электроустановки: внутри электрощита, распределительного шкафа, гофрированной трубы, кабель-канала, металлической трубы, короба или корпуса оборудования.
Популярные виды проводов
| Марка | Особенность | Применение |
|---|---|---|
| ПуВ | Установочный медный провод с ПВХ-изоляцией. | Стационарный монтаж в трубах, коробах, лотках и электроустановках. |
| ПУГВ | Гибкий многопроволочный медный провод. | Сборка электрических щитов, шкафов автоматики, подключение аппаратов. |
| АПВ | Алюминиевый установочный провод. | Электроустановки и распределительные сети по проекту. |
| СИП | Самонесущий изолированный провод. | Воздушные линии электропередачи и вводы в здания. |
Провода для электрических установок при стационарной прокладке, монтаже машин, механизмов и станков на напряжение до 450/750 В регулируются ГОСТ 31947-2012. [325][326]
Что такое кабель
Электрический кабель имеет более защищённую конструкцию. Его жилы находятся внутри общей оболочки, которая предохраняет проводники от влаги, пыли, механических повреждений и других внешних воздействий. В зависимости от марки кабель может быть бронированным, экранированным, огнестойким, безгалогенным или гибким.
Силовой кабель используют для стационарных линий электроснабжения, групповой прокладки в лотках и коробах, подключения распределительных устройств, прокладки в помещениях, кабельных сооружениях, траншеях и грунте.
Из чего состоит кабель
- Токопроводящие жилы из меди или алюминия.
- Индивидуальная изоляция каждой жилы.
- Заполнение между жилами.
- Общая наружная оболочка.
- Экран — у экранированных марок.
- Подушка под бронёй — у бронированных кабелей.
- Броня из стальных лент или проволок.
- Наружный защитный шланг из ПВХ или полиэтилена.
Именно общая оболочка и возможность использования защитных покровов отличают кабель от провода. Броня позволяет применять отдельные марки кабелей для прокладки в грунте и траншеях. [330][331]
Что такое шнур
Электрический шнур — гибкий провод для присоединения подвижных приборов. Обычно он имеет несколько тонких медных многопроволочных жил, индивидуальную изоляцию и гибкую наружную оболочку.
Шнур не предназначен для скрытой стационарной проводки, прокладки в стенах, лотках, траншеях или земле. Его основная задача — подключить к сети бытовой прибор, переносной светильник, инструмент или изготовить удлинитель.
| Марка шнура | Особенности | Использование |
|---|---|---|
| ПВС | Гибкий соединительный провод в ПВХ-изоляции и оболочке. | Бытовые приборы, удлинители, переносное оборудование. |
| ШВВП | Плоский гибкий шнур. | Подключение маломощной бытовой техники и осветительных приборов. |
Кабель или провод для квартиры
Для стационарной электропроводки в квартире обычно используют силовой кабель с общей оболочкой. Наиболее распространённый вариант — ВВГнг(А)-LS. Его выбирают для прокладки в штробах, гофре, кабель-каналах, за подвесным потолком и в других элементах скрытой или открытой стационарной электропроводки — при соответствии проекту и расчёту.
Провод ПУГВ чаще применяют внутри электрического щита: для соединения автоматических выключателей, УЗО, дифавтоматов, клемм и других аппаратов. ПВС и ШВВП используют для шнуров и удлинителей, но не вместо стационарного кабеля в стене.
| Задача | Что выбрать | Почему |
|---|---|---|
| Стационарная линия освещения | ВВГнг(А)-LS 3×1,5 — при соответствии проекту. | Кабель имеет общую оболочку и исполнение для групповой прокладки. |
| Розеточная линия | ВВГнг(А)-LS 3×2,5 — при соответствии расчётной нагрузке. | Три жилы обеспечивают фазу, ноль и защитное заземление. |
| Сборка электрощита | ПУГВ. | Гибкий провод удобно укладывать и подключать внутри шкафа. |
| Удлинитель | ПВС. | Гибкий соединительный шнур для переносных устройств. |
Кабель для прокладки в земле
Для прямой прокладки в земле выбирают не провод и не обычный небронированный кабель ВВГ, а кабель с механической защитой. Наиболее распространённые марки — ВБШв, АВБШв, ПвБШп и АПвБШп.
Бронированные кабели имеют броню из стальных лент и наружный защитный шланг. Они подходят для прокладки в траншеях при соблюдении проекта, требований к подготовке основания, глубине заложения и защите пересечений с дорогами и инженерными сетями.
| Марка | Жилы | Применение |
|---|---|---|
| ВБШв | Медные. | Подземные силовые линии до 1 кВ. |
| АВБШв | Алюминиевые. | Подземные распределительные сети и протяжённые линии. |
| ПвБШп | Медные. | Подземные линии с изоляцией из сшитого полиэтилена. |
| АПвБШп | Алюминиевые. | Подземные силовые сети, траншеи, инженерные и промышленные объекты. |
Кабель для подвижного оборудования
Для строительной техники, генераторов, сварочного оборудования, насосов, переносного инструмента и передвижных механизмов используют гибкий кабель КГ. Он имеет медные многопроволочные жилы, резиновую изоляцию и резиновую оболочку.
Кабель КГ отличается от шнура ПВС более прочной конструкцией и предназначен для работы с оборудованием, требующим повышенной токовой нагрузки. Для низких температур выбирают КГ-ХЛ, а для условий с воздействием масел — КГН.
Провод и кабель: ошибки при выборе
| Ошибка | Почему это неправильно | Правильное решение |
|---|---|---|
| Проложить ПВС в стене вместо ВВГнг-LS. | ПВС — соединительный шнур для подвижных приборов, а не кабель для стационарной проводки. | Использовать стационарный силовой кабель, предусмотренный проектом. |
| Уложить ПУГВ в землю. | Провод не имеет брони и защиты от грунта. | Применить ВБШв, АВБШв, ПвБШп или АПвБШп. |
| Использовать ВВГ для подвижного механизма. | ВВГ рассчитан преимущественно на стационарную прокладку. | Выбрать гибкий кабель КГ, КГ-ХЛ или специальную марку по условиям работы. |
| Выбрать обычный кабель для пожарной сигнализации. | Линия может не сохранить работоспособность при пожаре. | Использовать огнестойкий кабель с индексом FR по проекту. |
| Подбирать только по сечению. | Сечение не учитывает пожарное исполнение, способ прокладки, броню и климатические условия. | Подбирать марку и сечение по проекту и параметрам линии. |
Как правильно выбрать
Чтобы выбрать провод или кабель, ответьте на несколько вопросов:
- Линия будет стационарной или подвижной?
- Где проходит трасса: в щите, стене, лотке, трубе, на улице или в земле?
- Нужна ли броня и защита от механических повреждений?
- Требуется ли исполнение нг, LS, LSLTx, HF или FR?
- Какое напряжение, количество фаз и мощность оборудования?
- Какое число жил и сечение необходимо по расчёту?
- Есть ли требования проекта к марке, ГОСТу и производителю?
Оболочки и изоляция проводов и кабелей должны соответствовать способу прокладки, условиям среды и номинальному напряжению сети. Это требование закреплено в ПУЭ. [334][337]
Купить провод или кабель
Компания «ТехКабельЩит» поставляет кабельно-проводниковую продукцию для электромонтажа, строительства, промышленности, энергетики и инженерных систем. Мы поможем выбрать провод, силовой кабель, бронированный кабель для земли или гибкий кабель для оборудования.
- ПуВ, ПУГВ, АПВ и СИП.
- ПВС и ШВВП для подключения приборов и изготовления удлинителей.
- ВВГ, ВВГнг, ВВГнг(А)-LS и ВВГнг(А)-LSLTx.
- ВБШв, АВБШв, ПвБШп и АПвБШп для прокладки в земле.
- КГ, КГ-ХЛ и КГН для передвижного оборудования.
- Огнестойкие кабели FRLS и FRHF для систем противопожарной защиты.
- Подбор сечения, количества жил и пожарного исполнения.
- Паспорта, сертификаты и сопроводительные документы.
- Поставка отрезками, бухтами и на барабанах.
- Доставка по Санкт-Петербургу и России.
Чтобы заказать провод или кабель, укажите назначение линии, марку при наличии, количество жил, сечение, длину, способ прокладки и город доставки. Менеджер подготовит коммерческое предложение и поможет подобрать продукцию для вашего объекта.
