Резиновый кабель: виды, характеристики и применение гибких силовых кабелей
Резиновый кабель: виды, характеристики и применение гибких силовых кабелей

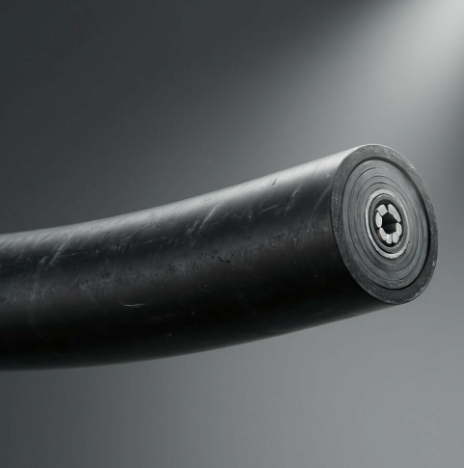

Резиновый кабель — это гибкий силовой кабель с резиновой изоляцией и наружной оболочкой из резины или эластомерных материалов. Такие кабели используют для подключения передвижных механизмов, строительной техники, сварочного оборудования, генераторов, насосов, кранов, мобильных установок и другого электрооборудования.
Главная особенность кабеля в резиновой изоляции — высокая гибкость. В отличие от стандартных силовых кабелей ВВГ, АВВГ и других марок для стационарной прокладки, резиновый кабель рассчитан на регулярные изгибы, перемещения, подключение и отключение оборудования.
Компания «ТехКабельЩит» поставляет резиновый кабель КГ, КГ-ХЛ, КГ-Т, КГН, КГтп, КПГ, КПГС, КОГ и другие гибкие силовые кабели. Мы поможем подобрать сечение, количество жил, климатическое исполнение и длину кабеля для конкретной задачи.
Что такое кабель в резиновой изоляции
Кабель с резиновой изоляцией имеет медные многопроволочные токопроводящие жилы, покрытые резиновой изоляцией. Сверху находится общая защитная оболочка из резины или специальной резиновой композиции.
Многопроволочная жила и эластичная оболочка позволяют кабелю выдерживать многократные изгибы. Поэтому резиновый кабель подходит для нестационарной прокладки и работы с подвижными электроприёмниками.
- Токопроводящие жилы — гибкие медные многопроволочные.
- Изоляция жил — резиновая.
- Наружная оболочка — резиновая или эластомерная.
- Назначение — присоединение передвижных машин, механизмов и оборудования.
- Способ прокладки — нестационарный, с возможностью регулярного перемещения.
ГОСТ 24334-2020 распространяется на силовые кабели для нестационарной прокладки, предназначенные для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и передвижным источникам электроэнергии на напряжение до 450/750 В переменного тока. [263][264]
Преимущества резинового кабеля
- Высокая гибкость. Кабель удобно изгибать, переносить, сматывать и разматывать.
- Многопроволочные медные жилы. Подходят для подвижного оборудования и частых подключений.
- Устойчивость к механическим нагрузкам. Резиновая оболочка рассчитана на эксплуатацию в сложных условиях.
- Работа на открытом воздухе. Многие марки подходят для стройплощадок, производственных зон и временных сетей.
- Широкий температурный диапазон. Для стандартного КГ и специальных исполнений КГ-ХЛ, КГ-Т действуют разные условия эксплуатации.
- Разнообразие сечений. Выпускаются кабели от малых сечений для переносного инструмента до кабелей большого сечения для мощного оборудования.
- Разные исполнения. Можно подобрать морозостойкий, теплостойкий, маслостойкий, шахтный, особо гибкий или усиленный кабель.
Популярные марки резинового кабеля
| Марка кабеля | Расшифровка и особенности | Применение |
|---|---|---|
| КГ | Кабель гибкий с медными жилами, резиновой изоляцией и оболочкой. | Передвижные механизмы, строительное оборудование, генераторы, временные сети. |
| КГ-ХЛ | Гибкий кабель в холодостойком исполнении. | Работа в холодном климате и на открытом воздухе при низких температурах. |
| КГ-Т | Гибкий кабель в тропическом исполнении. | Эксплуатация в условиях повышенной температуры и влажности. |
| КГН | Гибкий кабель в маслостойком исполнении, не распространяющий горение. | Промышленные объекты, оборудование с воздействием масел и нефтепродуктов. |
| КГтп | Гибкий кабель в термоэластопластовой оболочке. | Строительные площадки, переносное оборудование, временные электрические сети. |
| КПГ | Кабель повышенной гибкости. | Оборудование с более интенсивными изгибами и перемещениями. |
| КОГ | Кабель особо гибкий. | Подключение оборудования с частыми изгибами, перемещениями и вибрацией. |
| КПГС | Кабель повышенной гибкости с сердечником. | Подъёмные механизмы, оборудование с повышенными механическими нагрузками. |
Кабель КГ — основная марка резинового кабеля
КГ — наиболее востребованная марка гибкого силового кабеля в резиновой изоляции. Он состоит из медных многопроволочных жил, резиновой изоляции и резиновой оболочки.
- К — кабель.
- Г — гибкий.
Кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В. Для стандартного исполнения КГ обычно указывается рабочий температурный диапазон от -40 °C до +50 °C и минимальный радиус изгиба не менее 8 наружных диаметров кабеля. [267][273]
Где применяется резиновый кабель
Кабель в резиновой оболочке применяется там, где требуется мобильность, гибкость и устойчивость к регулярным изгибам. Он используется для подключения оборудования, которое перемещается в процессе работы или периодически отключается от сети.
- Строительные площадки и временные электрические сети.
- Сварочные аппараты, сварочные посты и сварочные комплексы.
- Передвижные генераторы и дизельные электростанции.
- Электроинструмент и переносное оборудование.
- Насосы, компрессоры, вентиляционные установки.
- Подъёмные механизмы, кран-балки и тали.
- Конвейеры, производственные линии и мобильные станки.
- Складская техника, ремонтные мастерские и сервисные зоны.
- Горнодобывающая промышленность — при выборе специальных шахтных марок.
- Судостроение, железнодорожная инфраструктура и специальные объекты — при подборе соответствующего исполнения.
Резиновый кабель для сварки
Резиновый кабель часто используют как сварочный кабель. Для соединения сварочного аппарата с электрододержателем или зажимом массы применяют гибкие одножильные кабели большого сечения, например КГ 1×16, КГ 1×25, КГ 1×35, КГ 1×50, КГ 1×70, КГ 1×95, КГ 1×120 и КГ 1×240.
Сечение сварочного кабеля выбирают по сварочному току, длине линии, режиму работы, допустимому падению напряжения и требованиям изготовителя сварочного оборудования. Нельзя выбирать сечение только по названию марки или советам без расчёта.
КГ, ВВГ и ПВС: в чём разница
| Марка | Особенность | Основное применение |
|---|---|---|
| КГ | Гибкий медный кабель в резиновой изоляции и оболочке. | Передвижные механизмы, строительное оборудование, генераторы, сварочные посты. |
| ВВГ | Силовой кабель с ПВХ-изоляцией, предназначенный преимущественно для стационарной прокладки. | Стационарные внутренние сети, щиты, лотки, короба и кабельные сооружения. |
| ПВС | Гибкий соединительный провод с ПВХ-изоляцией. | Бытовые приборы, удлинители, переносное оборудование с небольшой нагрузкой. |
| КГ-ХЛ | Гибкий резиновый кабель для низких температур. | Работы на открытом воздухе и в холодном климате. |
| КГН | Гибкий кабель с маслостойкой оболочкой. | Производственные зоны и оборудование с воздействием масел. |
Кабель КГ не предназначен для постоянной стационарной прокладки внутри стен, в кабельных шахтах и на объектах, где проект требует специальное пожаробезопасное исполнение. В таких случаях следует рассматривать ВВГнг-LS, ВВГнг-LSLTx, ППГнг-HF, ВБШв или другие марки кабелей по проекту.
КГ-ХЛ: морозостойкий резиновый кабель
КГ-ХЛ — гибкий кабель в холодостойком исполнении. Он предназначен для работы при пониженных температурах и подходит для эксплуатации на открытом воздухе в холодном климате.
Для КГ-ХЛ обычно указывается диапазон температур эксплуатации от -60 °C до +50 °C. Кабель сохраняет гибкость при низких температурах и применяется для подключения передвижных механизмов, строительного оборудования и временных сетей на улице. [267][273]
КГН: маслостойкий резиновый кабель
КГН — гибкий кабель с резиновой изоляцией и оболочкой, устойчивой к воздействию масел и нефтепродуктов. Кабель также имеет исполнение, не распространяющее горение.
КГН выбирают для промышленных объектов, ремонтных мастерских, машиностроительных предприятий, зон с масляными средами, производственного оборудования и других условий, где обычная резиновая оболочка может подвергаться воздействию технических жидкостей.
Как выбрать резиновый кабель
При выборе кабеля в резиновой изоляции необходимо учитывать не только сечение и число жил. Важно определить тип оборудования, режим работы, климатические условия, наличие масел, механических воздействий и частоту изгибов.
- Определите напряжение сети и мощность оборудования.
- Рассчитайте токовую нагрузку и необходимое сечение жил.
- Выберите количество жил: 1, 2, 3, 4 или 5.
- Для подвижного оборудования выберите гибкий кабель КГ.
- Для низких температур выберите КГ-ХЛ.
- Для воздействия масел и нефтепродуктов рассмотрите КГН.
- Для частых изгибов и подвижных механизмов выберите КПГ или КОГ.
- Учитывайте длину линии и допустимое падение напряжения.
- Проверьте допустимый радиус изгиба и температурный диапазон.
- Запросите паспорт, сертификаты и технические данные производителя.
Купить резиновый кабель
Компания «ТехКабельЩит» предлагает резиновые кабели для строительных, промышленных, сварочных и энергетических работ. Мы поставляем КГ, КГ-ХЛ, КГН, КГтп, КПГ, КОГ и другие марки гибкой кабельной продукции.
- Кабель КГ для передвижного оборудования.
- КГ 1×10, КГ 1×16, КГ 1×25, КГ 1×35, КГ 1×50 и другие сечения.
- КГ 5×16 и другие многожильные кабели для трёхфазных механизмов.
- КГ-ХЛ для эксплуатации при низких температурах.
- КГН для условий воздействия масел и нефтепродуктов.
- Подбор кабеля по току, мощности, сечению и условиям применения.
- Продажа отрезками, бухтами и на барабанах.
- Паспорта, сертификаты и сопроводительные документы.
- Доставка по Санкт-Петербургу и в регионы России.
Чтобы заказать резиновый кабель, укажите требуемую марку, количество жил, сечение, необходимую длину, условия эксплуатации и город доставки. Менеджер подготовит коммерческое предложение и поможет выбрать гибкий кабель для вашего оборудования.
