ВВГнг: расшифровка, характеристики и применение кабеля
ВВГнг: расшифровка, характеристики и применение кабеля
ВВГнг — медный силовой кабель с ПВХ-изоляцией и оболочкой, не распространяющий горение при групповой прокладке. Кабель применяется для передачи и распределения электроэнергии в стационарных электрических установках, в зданиях, производственных помещениях, кабельных лотках, коробах, каналах и инженерных системах.
Кабель ВВГнг востребован при строительстве жилых, коммерческих и промышленных объектов. Он используется для устройства силовых линий, освещения, розеточных сетей, подключения распределительных щитов, насосов, вентиляции, станков и другого стационарного оборудования.
Компания «ТехКабельЩит» поставляет ВВГнг, ВВГнг(А), ВВГнг(А)-LS, ВВГнг(А)-LSLTx, ВВГнг(А)-FRLS и другие марки силового кабеля. Мы поможем подобрать количество жил, сечение, пожарное исполнение и способ поставки по проекту.
Расшифровка ВВГнг
- В — изоляция токопроводящих жил из ПВХ-пластиката.
- В — наружная оболочка из ПВХ-пластиката.
- Г — кабель без защитного покрова и брони.
- нг — кабель не распространяет горение при групповой прокладке.
Кабель ВВГнг также ищут по запросам: ВВГ нг, ВВГ-нг, ВВГнг кабель, кабель ВВГнг, негорючий кабель ВВГ, силовой кабель ВВГнг, медный кабель ВВГнг, ВВГнг купить, ВВГнг цена, ВВГнг ГОСТ, ВВГнг сечение, ВВГнг характеристики.
Что означает индекс нг
Индекс нг означает «не распространяет горение». Он показывает, что кабель предназначен для групповой прокладки и при испытаниях не должен способствовать распространению пламени по кабельному пучку.
Важно: ВВГнг не является огнестойким кабелем. Он ограничивает распространение горения, но не обязан сохранять работоспособность при пожаре. Для пожарной сигнализации, СОУЭ, дымоудаления, аварийного освещения и других систем противопожарной защиты применяют огнестойкие кабели с индексом FR, например ВВГнг(А)-FRLS.

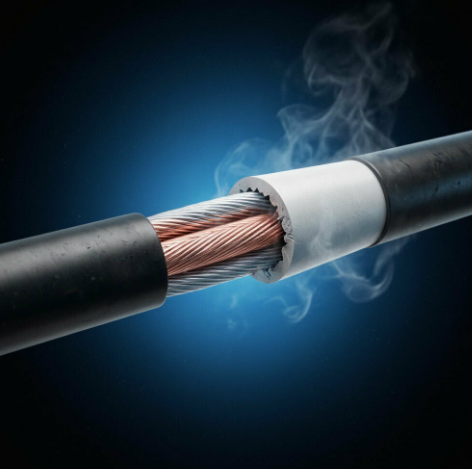

Конструкция кабеля ВВГнг
ВВГнг имеет медные токопроводящие жилы, изолированные ПВХ-пластикатом. Жилы объединяются в общий сердечник и покрываются наружной оболочкой из ПВХ-композиции пониженной горючести.
- Токопроводящие жилы — медные.
- Изоляция жил — ПВХ-пластикат.
- Наружная оболочка — ПВХ-пластикат пониженной горючести.
- Броня отсутствует.
- Количество жил — от 1 до 5 и более, в зависимости от исполнения.
- Форма жил — круглая или секторная, в зависимости от сечения.
- Назначение — стационарная прокладка.
Кабель ВВГнг выпускается с разными сечениями и количеством жил. Наиболее популярные варианты: ВВГнг 3×1,5, ВВГнг 3×2,5, ВВГнг 3×4, ВВГнг 3×6, ВВГнг 4×10, ВВГнг 5×10, ВВГнг 4×16, ВВГнг 4×35, ВВГнг 4×120, ВВГнг 4×240.
Технические характеристики ВВГнг
| Характеристика | Значение |
|---|---|
| Материал жил | Медь. |
| Изоляция жил | ПВХ-пластикат. |
| Наружная оболочка | ПВХ-пластикат пониженной горючести. |
| Пожарное исполнение | Не распространяет горение при групповой прокладке. |
| Номинальное напряжение | 0,66 кВ или 1 кВ — в зависимости от исполнения. |
| Номинальная частота | 50 Гц. |
| Тип прокладки | Стационарная прокладка в помещениях, кабельных сооружениях, лотках, каналах, трубах и коробах. |
| Броня | Отсутствует. |
ВВГнг относится к силовым кабелям с пластмассовой изоляцией. Технические характеристики, требования к конструкции и испытаниям для таких кабелей определяются ГОСТ 31996-2012. [251][259]
Где применяется ВВГнг
Кабель ВВГнг применяется для стационарной прокладки на объектах, где кабельные линии располагаются группами и требуется предотвратить распространение пламени по пучку кабелей.
- Жилые дома и многоквартирные комплексы.
- Офисы, административные здания и бизнес-центры.
- Торговые центры, магазины и коммерческие помещения.
- Промышленные предприятия, цеха и технические зоны.
- Складские и логистические комплексы.
- Кабельные лотки, шахты, короба, каналы и тоннели.
- Силовые щиты, распределительные пункты и вводные устройства.
- Системы освещения, розеточные и силовые линии.
- Вентиляция, кондиционирование, насосы и стационарное оборудование.
- Строительные объекты и временные стационарные сети.
ВВГнг не имеет брони, поэтому не рекомендуется для непосредственной прокладки в грунте без дополнительной механической защиты. Для подземной прокладки используют бронированные кабели ВБШв, АВБШв, ВБШвнг(А)-LS и другие марки по проекту.
ВВГ и ВВГнг: в чём разница
| Характеристика | ВВГ | ВВГнг |
|---|---|---|
| Материал жил | Медь. | Медь. |
| Изоляция и оболочка | ПВХ-пластикат. | ПВХ-пластикат пониженной горючести. |
| Нераспространение горения | Для одиночной прокладки. | Для групповой прокладки. |
| Типовая область применения | Одиночные кабельные линии в помещениях и кабельных сооружениях. | Групповая прокладка в лотках, коробах, шахтах и на объектах по проекту. |
| Огнестойкость | Нет. | Нет, не гарантируется. |
Главное отличие ВВГнг от обычного ВВГ — исполнение по нераспространению горения при групповой прокладке. Если несколько кабелей прокладываются совместно в одном лотке или коробе, обычно рассматривают ВВГнг или другие специальные исполнения.
ВВГнг, ВВГнг-LS и ВВГнг-FRLS
| Марка кабеля | Особенность | Где применяется |
|---|---|---|
| ВВГнг | Не распространяет горение при групповой прокладке. | Обычные силовые и осветительные линии в зданиях и кабельных сооружениях. |
| ВВГнг(А) | Не распространяет горение по категории А. | Групповая прокладка при высокой плотности кабелей в пучке. |
| ВВГнг(А)-LS | Не распространяет горение, имеет пониженное дымо- и газовыделение. | Офисы, жилые, торговые, коммерческие и промышленные объекты. |
| ВВГнг(А)-LSLTx | Пониженное дымо- и газовыделение, низкая токсичность продуктов горения. | Школы, детские сады, больницы и другие объекты по проекту. |
| ВВГнг(А)-FRLS | Огнестойкость и пониженное дымо- и газовыделение. | Пожарная сигнализация, СОУЭ, дымоудаление, аварийное освещение и системы СПЗ. |
ВВГнг(А): что означает категория А
Обозначение ВВГнг(А) означает, что кабель не распространяет горение при групповой прокладке по категории А. Это категория с наиболее жёсткими условиями испытания по плотности горючих материалов в кабельном пучке.
Категорию нераспространения горения необходимо выбирать с учётом количества кабелей, способа прокладки, объёма горючей нагрузки и требований проектной документации. В современном строительстве часто применяется ВВГнг(А) и его модификации ВВГнг(А)-LS, ВВГнг(А)-LSLTx и ВВГнг(А)-FRLS.
Как выбрать ВВГнг
Перед покупкой ВВГнг необходимо определить параметры кабельной линии. Марка кабеля, число жил и сечение подбираются по проекту, расчётной нагрузке и условиям прокладки.
- Определите назначение линии: освещение, розетки, силовое оборудование, распределительный щит или автоматика.
- Уточните напряжение сети и количество фаз.
- Выберите количество жил: 2, 3, 4 или 5.
- Подберите сечение жил по расчётному току и длине линии.
- Учтите допустимое падение напряжения.
- Проверьте необходимость категории нг(А).
- Для общественных объектов рассмотрите ВВГнг(А)-LS.
- Для школ, детских садов и больниц проверьте требования к ВВГнг(А)-LSLTx.
- Для систем противопожарной защиты выбирайте ВВГнг(А)-FRLS.
- Для прокладки в земле выбирайте бронированный аналог.
- Запросите паспорт, сертификаты и документацию производителя.
Купить кабель ВВГнг
Компания «ТехКабельЩит» предлагает кабель ВВГнг для строительных, промышленных, коммерческих и инфраструктурных объектов. Мы поставляем силовой кабель различных сечений, помогаем подобрать пожарное исполнение и комплектуем заявки по спецификациям.
- ВВГнг, ВВГнг(А), ВВГнг(А)-LS и ВВГнг(А)-LSLTx.
- ВВГнг(А)-FRLS для огнестойких линий.
- Подбор количества жил и сечения по проекту.
- Продажа кабеля отрезками, бухтами и на барабанах.
- Паспорта, сертификаты и сопроводительные документы.
- Поставка оптом и под заказ.
- Доставка по Санкт-Петербургу и России.
Чтобы заказать кабель ВВГнг, укажите марку, количество жил, сечение, необходимую длину, город доставки и реквизиты организации. Менеджер подготовит коммерческое предложение, уточнит наличие, цену и срок поставки.
