Кабель 4×240 — это общее обозначение четырёхжильного силового кабеля, у которого каждая токопроводящая жила имеет сечение 240 мм². Такие кабели применяются для передачи и распределения электроэнергии на объектах с высокой мощностью: промышленных предприятиях, строительных площадках, складских и логистических комплексах, торговых центрах, распределительных подстанциях и объектах инженерной инфраструктуры.
Маркировка «4×240» не определяет конкретную марку кабеля. Она указывает только количество жил и их сечение. Кабель 4×240 может быть медным или алюминиевым, бронированным или небронированным, с ПВХ-изоляцией или изоляцией из сшитого полиэтилена, с исполнением нг, LS, LSLTx или HF.
Компания «ТехКабельЩит» поставляет кабель 4×240 оптом и под заказ. У нас можно подобрать ВВГ 4×240, ВВГнг 4×240, ВВГнг-LS 4×240, АВВГ 4×240, АВБШв 4×240, АПвБШп 4×240 и другие марки силовых кабелей большого сечения.
Что означает кабель 4×240
- 4 — количество токопроводящих жил.
- 240 — номинальное сечение каждой жилы, 240 мм².
Кабель 4×240 также ищут по запросам: кабель 4х240, кабель 4*240, кабель 4 240, силовой кабель 4х240, кабель 240 квадратов, кабель 4 жилы 240 мм², кабель 4×240 купить, кабель 4х240 цена, кабель 4х240 медный, кабель 4х240 алюминиевый, кабель большого сечения 4х240.
Для чего применяют кабель 4×240
Четырёхжильный кабель сечением 240 мм² выбирают для силовых сетей с большой токовой нагрузкой. Он используется в стационарных установках, где требуется передавать значительную электрическую мощность на распределительные устройства, щиты, технологическое оборудование и инженерные системы.
- Прокладка линий от трансформаторных подстанций до главных распределительных щитов.
- Подключение вводно-распределительных устройств и распределительных пунктов.
- Электроснабжение производственных цехов и промышленных предприятий.
- Питание насосных станций, вентиляционных установок и компрессорного оборудования.
- Подключение крупного технологического оборудования.
- Силовые сети складских, логистических и торговых комплексов.
- Электроснабжение строительных площадок и временных распределительных пунктов.
- Прокладка кабельных трасс в лотках, тоннелях, блоках, каналах и кабельных сооружениях.
Кабель 4×240 чаще всего применяется в трёхфазных сетях. Три жилы используются как фазные проводники, а четвёртая — как нулевой рабочий проводник N или защитный проводник PE. Конкретная схема подключения определяется проектом электроснабжения.
Основные виды кабеля 4×240
| Марка кабеля | Материал жил | Особенности | Применение |
|---|---|---|---|
| ВВГ 4×240 | Медь | ПВХ-изоляция и оболочка, без брони. | Стационарная прокладка в помещениях, лотках, каналах и кабельных сооружениях. |

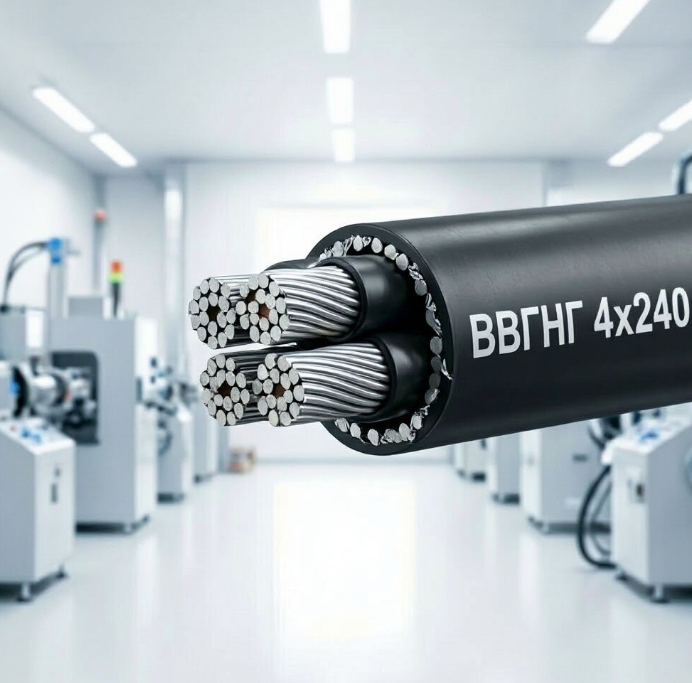

| ВВГнг 4×240 | Медь | Не распространяет горение при групповой прокладке. | Силовые линии в зданиях, на предприятиях и объектах по проекту. |
| ВВГнг(А)-LS 4×240 | Медь | Пониженное дымо- и газовыделение. | Общественные, коммерческие, административные и промышленные объекты. |
| АВВГ 4×240 | Алюминий | ПВХ-изоляция и оболочка, без брони. | Стационарные распределительные сети при отсутствии значительных механических нагрузок. |
| АВБШв 4×240 | Алюминий | Бронированный кабель с защитным шлангом из ПВХ. | Прокладка в земле, траншеях, тоннелях и местах с риском механических повреждений. |
| АПвБШп 4×240 | Алюминий | Изоляция из сшитого полиэтилена, броня, защитная оболочка. | Подземные силовые линии, промышленные и инфраструктурные объекты. |
| ПвБШп 4×240 | Медь | Сшитый полиэтилен, броня и защитная оболочка. | Прокладка в грунте, траншеях, кабельных сооружениях и на сложных трассах. |
Медный или алюминиевый кабель 4×240
Выбор между медным и алюминиевым кабелем 4×240 зависит от проекта, нагрузки, бюджета, способа прокладки и требований к контактным соединениям. Медные и алюминиевые жилы имеют разные электрические и механические свойства.
| Параметр | Медный кабель 4×240 | Алюминиевый кабель 4×240 |
|---|---|---|
| Материал жил | Медь. | Алюминий. |
| Проводимость | Выше при одинаковом сечении. | Ниже по сравнению с медью при одинаковом сечении. |
| Масса | Больше. | Меньше. |
| Стоимость | Обычно выше. | Обычно ниже при сопоставимом исполнении. |
| Типовые марки | ВВГ, ВВГнг, ВВГнг-LS, ПвБШп. | АВВГ, АВВГнг, АВБШв, АПвБШп. |
| Особенности монтажа | Требуются наконечники и контактная арматура для медных жил. | Требуются наконечники, гильзы и контактная арматура для алюминиевых жил. |
Для ВВГнг 4×240 справочные значения длительно допустимого тока могут находиться в диапазоне около 438–472 А. Для алюминиевого бронированного АВБШв 4×240 приводятся значения порядка 333 А на воздухе и 337 А в земле. Точный выбор сечения и защитной аппаратуры выполняют с учётом способа прокладки, температуры, длины трассы и паспортных данных производителя. [117][132]
Кабель 4×240 для прокладки в земле
Для непосредственной прокладки в грунте требуется кабель с механической защитой. Обычные небронированные марки ВВГ 4×240, ВВГнг 4×240 и АВВГ 4×240 не рекомендуется укладывать в траншею без кабельных блоков, труб или иной предусмотренной проектом защиты.
Для подземных линий часто выбирают бронированные марки:
- АВБШв 4×240 — алюминиевый бронированный силовой кабель.
- АПвБШп 4×240 — алюминиевый кабель со сшитым полиэтиленом и бронёй.
- ПвБШп 4×240 — медный бронированный кабель со сшитым полиэтиленом.
Броня защищает кабель от механических воздействий. Однако конкретный тип кабеля выбирается по условиям трассы: составу грунта, вероятности повреждений, наличию грунтовых вод, температурному режиму, способу пересечения дорог и инженерных коммуникаций.
Кабель 4×240: характеристики
| Характеристика | Значение |
|---|---|
| Количество жил | 4. |
| Сечение каждой жилы | 240 мм². |
| Материал жил | Медь или алюминий — зависит от марки кабеля. |
| Номинальное напряжение | Обычно 0,66/1 кВ для распространённых силовых кабелей; уточняется по паспорту марки. |
| Количество фаз | Обычно применяется в трёхфазных сетях. |
| Изоляция | ПВХ-пластикат или сшитый полиэтилен — зависит от исполнения. |
| Оболочка | ПВХ, полиэтилен, безгалогенная композиция или другой материал по марке. |
| Броня | Есть у бронированных марок: АВБШв, АПвБШп, ПвБШп и аналогов. |
| Исполнение по пожарной безопасности | Может быть стандартным, нг, нг-LS, LSLTx, HF, FRLS или другим — в зависимости от марки. |
Кабель 4×240 имеет большой вес и наружный диаметр. Например, для ВВГнг(А)-LS 4×240 могут указываться масса около 11 303 кг/км и наружный диаметр 57,8 мм. Поэтому поставка обычно выполняется на кабельных барабанах, а монтаж требует применения роликов, домкратов, лебёдок и другой специальной оснастки. [128]
Как выбрать кабель 4×240
При выборе кабеля 4×240 важно определить не только требуемое сечение. Необходимо учитывать назначение линии, материал жилы, способ прокладки, пожарные требования и условия эксплуатации.
- Определите напряжение электрической сети.
- Уточните, подходит ли четырёхжильная конструкция для схемы L1, L2, L3, N или L1, L2, L3, PE.
- Рассчитайте длительный ток, мощность и допустимое падение напряжения.
- Выберите медный или алюминиевый кабель.
- Для помещений и кабельных трасс выберите ВВГ, ВВГнг, ВВГнг-LS или другую марку по проекту.
- Для прокладки в земле выберите бронированный кабель АВБШв 4×240, АПвБШп 4×240, ПвБШп 4×240 или аналог.
- Учтите необходимость нераспространения горения, низкого дымовыделения или огнестойкости.
- Подберите наконечники, соединительные муфты, лотки и крепёж для кабеля 240 мм².
- Запросите паспорт, сертификаты и техническую документацию на конкретную партию.
Купить кабель 4×240
Компания «ТехКабельЩит» поставляет силовой кабель 4×240 для объектов энергетики, промышленности, строительства, коммерческой недвижимости и инженерной инфраструктуры. Мы поможем подобрать подходящую марку кабеля по проекту и условиям эксплуатации.
- Поставка кабеля 4×240 оптом и под заказ.
- ВВГ 4×240, ВВГнг 4×240 и ВВГнг-LS 4×240.
- АВВГ 4×240, АВБШв 4×240 и АПвБШп 4×240.
- Подбор медного или алюминиевого кабеля.
- Подбор бронированного кабеля для прокладки в земле.
- Поставка на барабанах и отрезками по согласованию.
- Паспорта, сертификаты и сопроводительные документы.
- Доставка по Санкт-Петербургу и в регионы России.
Чтобы заказать кабель 4×240, укажите марку, материал жилы, номинальное напряжение, необходимую длину, способ прокладки и город доставки. Менеджер подготовит коммерческое предложение, уточнит наличие, цену и срок поставки.
