ВВГнг 4×240 — силовой медный кабель с четырьмя токопроводящими жилами сечением 240 мм² каждая. Кабель применяется для передачи и распределения электроэнергии в стационарных электрических установках, на промышленных объектах, производственных площадках, в распределительных сетях, на строительных объектах и в системах электроснабжения большой мощности.
Кабель ВВГнг 4×240 рассчитан на значительную токовую нагрузку и используется для прокладки силовых линий между трансформаторными подстанциями, вводно-распределительными устройствами, главными распределительными щитами, силовыми шкафами и крупным электрооборудованием.
ВВГнг 4×240: расшифровка маркировки
- В — изоляция токопроводящих жил из ПВХ-пластиката.
- В — наружная оболочка из ПВХ-пластиката.
- Г — кабель без брони и защитного покрова.
- нг — не распространяет горение при групповой прокладке.
- 4 — количество токопроводящих жил.
- 240 — номинальное сечение каждой медной жилы, 240 мм².
Кабель ВВГнг 4×240 также ищут по запросам: ВВГнг 4х240, ВВГнг 4*240, ВВГнг 4 240, кабель ВВГнг 4х240, кабель 4×240 медный, кабель 4х240 силовой, медный кабель 4×240, ВВГнг 240 квадратов, негорючий кабель 4×240, ВВГнг 4х240 цена, ВВГнг 4х240 купить.
Конструкция кабеля ВВГнг 4×240

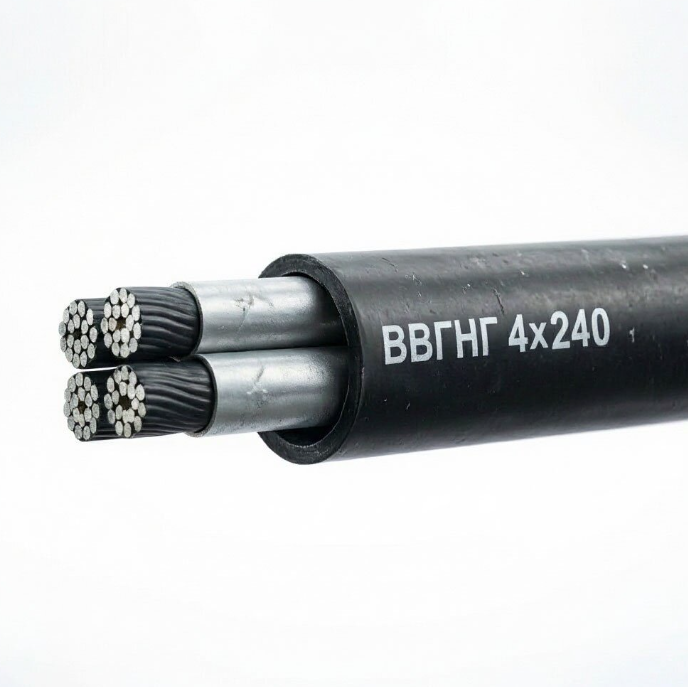

Кабель ВВГнг 4×240 состоит из четырёх медных токопроводящих жил. Каждая жила имеет индивидуальную изоляцию из ПВХ-пластиката. Изолированные жилы объединены в сердечник и покрыты общей наружной оболочкой из ПВХ-пластиката пониженной горючести.
- Количество жил — 4.
- Сечение каждой жилы — 240 мм².
- Материал жил — медь.
- Изоляция жил — ПВХ-пластикат.
- Наружная оболочка — ПВХ-пластикат пониженной горючести.
- Защитный покров и броня отсутствуют.
- Назначение — стационарная прокладка в силовых сетях.
ВВГнг 4×240 может использоваться в трёхфазных электрических сетях. Назначение четвёртой жилы определяется проектом электроснабжения: она может использоваться как нулевой рабочий проводник N или как защитный проводник PE. Для сетей с отдельными нулевым и защитным проводниками может потребоваться пятижильный кабель или кабель другой конструкции.
Основные характеристики ВВГнг 4×240
| Характеристика | Значение |
|---|---|
| Марка кабеля | ВВГнг 4×240. |
| Количество жил | 4. |
| Сечение жилы | 240 мм². |
| Материал жил | Медь. |
| Изоляция | ПВХ-пластикат. |
| Оболочка | ПВХ-пластикат пониженной горючести. |
| Номинальное напряжение | 0,66 кВ или 1 кВ, в зависимости от исполнения. |
| Номинальная частота | 50 Гц. |
| Назначение | Передача и распределение электроэнергии в стационарных установках. |
Для ВВГнг 4×240 справочные данные по массе, диаметру и токовой нагрузке отличаются у разных заводов и зависят от номинального напряжения, конструкции жил и технических условий. В качестве ориентира: наружный диаметр обычно составляет около 53–58 мм, а масса одного километра — примерно 9,8–10,8 тонн. [116][117]
Токовая нагрузка кабеля ВВГнг 4×240
Допустимая токовая нагрузка кабеля ВВГнг 4×240 зависит от способа прокладки, температуры окружающей среды, количества параллельно проложенных кабелей, условий охлаждения и других факторов. Поэтому ток должен определяться проектом и расчётом, а не только по справочной таблице.
| Параметр | Ориентировочное значение |
|---|---|
| Допустимый длительный ток на воздухе | Около 438–472 А. |
| Допустимый длительный ток в земле | Около 438–471 А. |
| Наружный диаметр | Около 53–58 мм. |
| Масса 1 км | Около 9 750–10 800 кг. |
| Минимальный радиус изгиба | Определяется паспортом производителя; для кабеля большого сечения особенно важен при монтаже. |
Для отдельных исполнений ВВГнг 4×240 указывают допустимый ток порядка 438 А или до 472 А. Расхождения объясняются различиями в конструкции, исполнении, напряжении, методике расчёта и условиях прокладки. При подборе автомата, кабельного лотка, наконечников и защитной аппаратуры следует использовать технические данные именно поставляемого кабеля. [117][121][128]
Где применяется ВВГнг 4×240
Кабель ВВГнг 4×240 используется на объектах с высокой установленной мощностью. Благодаря медным жилам большого сечения он подходит для магистральных и распределительных линий низкого напряжения.
- Главные распределительные щиты и вводно-распределительные устройства.
- Силовые линии от трансформаторной подстанции до ГРЩ.
- Подключение мощных насосных станций и вентиляционных установок.
- Электроснабжение производственных цехов и технологического оборудования.
- Питание распределительных пунктов и силовых шкафов.
- Кабельные линии на промышленных предприятиях.
- Складские, логистические и коммерческие комплексы.
- Торговые центры, бизнес-центры и общественные здания — при соответствии проекту.
- Строительные объекты и объекты инженерной инфраструктуры.
Кабель ВВГнг 4×240 допускается прокладывать в сухих и влажных производственных помещениях, в кабельных сооружениях, на эстакадах, в блоках и на открытом воздухе — если это соответствует условиям эксплуатации и проектному решению. При групповой прокладке необходимо учитывать исполнение «нг» и расчётную пожарную нагрузку кабелей. [123][129]
Можно ли прокладывать ВВГнг 4×240 в земле
ВВГнг 4×240 не имеет брони, поэтому его не рекомендуется укладывать непосредственно в грунт без механической защиты. При прокладке в земле кабель может быть повреждён камнями, подвижками грунта, землеройной техникой или другими внешними воздействиями.
Для подземной прокладки обычно используют бронированные кабели: ВБШв, АВБШв 4×240, АПвБШп 4×240, ПвБШп или другие марки, предусмотренные проектом. Если используется ВВГнг 4×240, трасса должна иметь защиту в виде труб, блоков, кабельных каналов или других конструкций, рассчитанных проектировщиком.
ВВГнг 4×240 и смежные марки
| Марка кабеля | Особенность | Когда выбирать |
|---|---|---|
| ВВГ 4×240 | Стандартный медный силовой кабель с ПВХ-изоляцией. | Если не требуется исполнение по нераспространению горения. |
| ВВГнг 4×240 | Не распространяет горение при групповой прокладке. | Для стационарных силовых сетей внутри объектов и на трассах по проекту. |
| ВВГнг(А)-LS 4×240 | Пониженное дымо- и газовыделение. | Для объектов с дополнительными требованиями пожарной безопасности. |
| ВВГнг(А)-LSLTx 4×240 | Пониженное дымо- и газовыделение, низкая токсичность продуктов горения. | Для образовательных, медицинских и других общественных объектов по проекту. |
| АВБШв 4×240 | Алюминиевый бронированный кабель. | Для прокладки в грунте и местах с риском механических повреждений. |
| АПвБШп 4×240 | Алюминиевый кабель со сшитым полиэтиленом и бронёй. | Для силовых подземных линий и сложных условий прокладки. |
Монтаж кабеля ВВГнг 4×240
Монтаж ВВГнг 4×240 требует специальной подготовки. Кабель имеет большой вес и диаметр, поэтому для разгрузки, перемещения, протяжки и укладки обычно используют кабельные домкраты, ролики, лебёдки, барабаны и другое монтажное оборудование.
- Перед прокладкой проверяют целостность оболочки и маркировку кабеля.
- Подбирают кабельный лоток, трубы и крепления с учётом диаметра и массы кабеля.
- Соблюдают минимальный радиус изгиба, указанный в паспорте производителя.
- Для оконцевания применяют наконечники, рассчитанные на медную жилу 240 мм².
- Используют опрессовку специализированным инструментом.
- Проверяют момент затяжки контактных соединений.
- После монтажа выполняют испытания и измерения в соответствии с требованиями проекта.
Неправильный выбор наконечников, нарушение радиуса изгиба или недостаточное сечение контактного соединения может вызвать нагрев, ухудшение контакта и аварийное отключение линии. Работы с кабелями сечением 240 мм² должны выполняться квалифицированными специалистами.
Как выбрать ВВГнг 4×240
Перед закупкой ВВГнг 4×240 необходимо определить параметры сети и способ прокладки. Важны не только количество жил и сечение, но и исполнение кабеля, длина трассы, пожарные требования и необходимость механической защиты.
- Определите номинальное напряжение сети: 0,66 кВ или 1 кВ.
- Уточните, подходит ли четырёхжильное исполнение для схемы подключения.
- Рассчитайте нагрузку, допустимый ток и падение напряжения.
- Определите способ прокладки: лоток, эстакада, канал, труба, блок или помещение.
- Проверьте требования к нераспространению горения, дымовыделению и огнестойкости.
- При прокладке в земле рассмотрите бронированный аналог.
- Подберите барабан, наконечники, муфты и крепёж для кабеля 4×240.
- Запросите паспорт, сертификаты и технические характеристики конкретной партии.
Купить кабель ВВГнг 4×240
Компания «ТехКабельЩит» поставляет ВВГнг 4×240, ВВГнг 4х240, ВВГнг 4*240, ВВГнг-LS 4×240, ВВГнг-LSLTx 4×240, АВБШв 4×240, АПвБШп 4×240 и другие кабели большого сечения для строительных, промышленных и энергетических объектов.
- Поставка ВВГнг 4×240 оптом и под заказ.
- Подбор кабеля большого сечения по проекту и спецификации.
- Поставка на барабанах и отрезками по согласованию.
- Подбор кабельных наконечников, муфт и сопутствующей продукции.
- Паспорта, сертификаты и сопроводительные документы.
- Доставка по Санкт-Петербургу и в регионы России.
Чтобы заказать кабель ВВГнг 4×240, укажите необходимую длину, номинальное напряжение, исполнение кабеля, производителя при наличии требований, город доставки и реквизиты организации. Менеджер подготовит коммерческое предложение, уточнит цену, наличие и срок поставки.
