Кабель КГ используют там, где от силовой линии требуется не только передача электроэнергии, но и гибкость: для подключения передвижного оборудования, механизмов, установок и других потребителей, кабель которых может перемещаться или изгибаться в процессе эксплуатации.

Но выбрать КГ только по обозначению марки недостаточно. Нужно определить количество жил и их сечение, учесть ток нагрузки, длину линии, условия эксплуатации, температуру окружающей среды и характер перемещений. Для низких температур или других специальных условий может потребоваться уже не обычный КГ, а соответствующая модификация.

В этой статье разберём, как выбрать кабель КГ, чем отличаются КГ, КГ-ХЛ, КГН и КГтп, какое сечение рассматривать для оборудования и на что обратить внимание при подключении сварочных установок.

Доступные марки и сечения можно посмотреть в разделе кабель КГ, КГ-ХЛ и КГтп.

Что такое кабель КГ и для чего он нужен

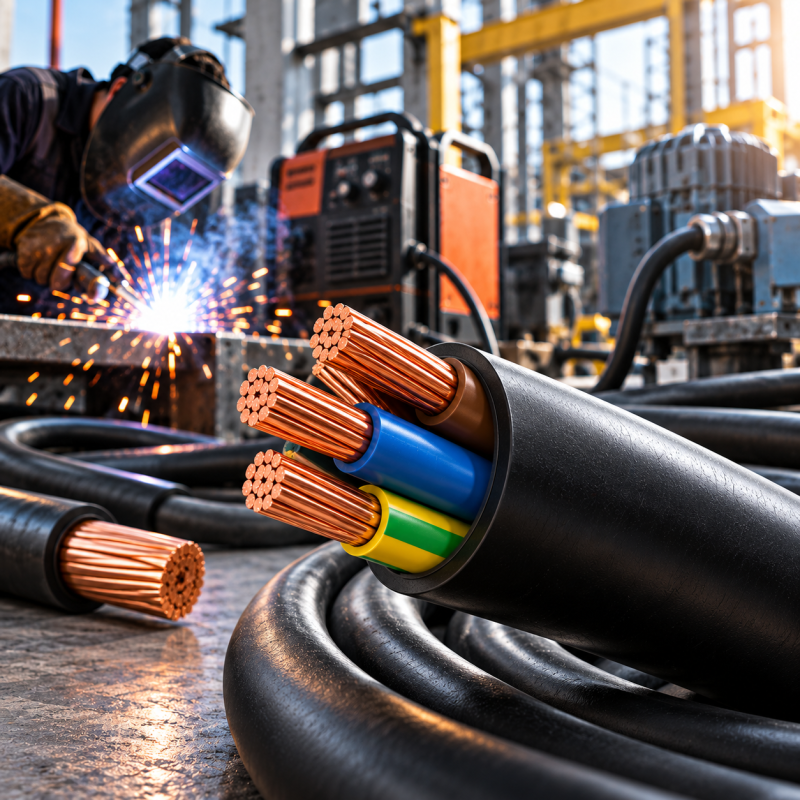

КГ — гибкий силовой кабель с медными многопроволочными токопроводящими жилами. В классическом исполнении изоляция жил и наружная оболочка выполняются на основе резиновых материалов.

Многопроволочная конструкция жил обеспечивает кабелю гибкость, которая необходима при подключении оборудования, способного перемещаться относительно точки электропитания.

Поэтому главное отличие КГ от многих кабелей для стационарной проводки заключается именно в назначении и конструкции.

КГ применяют для подключения различных видов передвижного и переносного электрооборудования, а одножильные исполнения востребованы в том числе при организации сварочных соединений. Конкретное применение должно соответствовать характеристикам выбранного кабеля и требованиям оборудования.

Расшифровка маркировки КГ

Базовое обозначение достаточно простое:

• К — кабель;
• Г — гибкий.

После марки указывается количество жил и их номинальное сечение.

Например:

• КГ 1×25 — одна жила сечением 25 мм²;
• КГ 1×35 — одна жила сечением 35 мм²;
• КГ 4×16 — четыре жилы сечением 16 мм²;
• КГ 5×16 — пять жил сечением 16 мм².

При этом одинаковая маркировка по количеству жил и сечению ещё не означает, что кабель подходит для любых условий. Необходимо учитывать полное исполнение изделия.

КГ, КГ-ХЛ, КГН и КГтп: в чём разница

Одна из частых ошибок при выборе — искать только «кабель КГ нужного сечения», не учитывая условия, в которых он будет работать.

КГ

Базовое исполнение гибкого силового кабеля с медными многопроволочными жилами, резиновой изоляцией и резиновой наружной оболочкой.

КГ-ХЛ

Исполнение для эксплуатации в условиях холодного климата. Его рассматривают, когда кабель должен сохранять необходимые эксплуатационные свойства при низких температурах в пределах, установленных для конкретного изделия.

В каталоге ТехКабель представлены различные исполнения КГ и КГ-ХЛ.

КГН

КГН — модификация гибкого кабеля, в которой наружная оболочка выполняется из соответствующего маслостойкого материала, не распространяющего горение при нормированных условиях. Такое исполнение рассматривают для условий, где это предусмотрено требованиями к эксплуатации.

КГтп и КГтп-ХЛ

В кабелях семейства КГтп вместо традиционной резиновой наружной оболочки применяются термопластичные эластомеры. Вариант КГтп-ХЛ предназначен для соответствующего климатического исполнения.

Поэтому выбирать между КГ, КГ-ХЛ, КГН и КГтп следует не по принципу «какой лучше», а исходя из среды и режима эксплуатации.

Как выбрать сечение кабеля КГ

Сечение — один из ключевых параметров кабеля, но выбирать его только по мощности оборудования нельзя.

Для корректного подбора необходимо знать как минимум:

• рабочий ток оборудования;
• напряжение питания;
• однофазная или трёхфазная сеть;
• длину кабельной линии;
• режим и продолжительность нагрузки;
• условия охлаждения кабеля;
• температуру окружающей среды;
• способ эксплуатации и прокладки;
• допустимое падение напряжения;
• требования производителя подключаемого оборудования.

Поэтому универсальное утверждение вида «для оборудования такой мощности всегда нужен КГ определённого сечения» может оказаться неправильным.

Почему недостаточно знать только мощность

Представим два потребителя одинаковой мощности. Один подключается коротким кабелем, другой находится значительно дальше от точки питания.

При увеличении длины линии возрастает её сопротивление и становится существеннее падение напряжения. Поэтому сечение, достаточное для короткого подключения, не всегда будет оптимальным для более длинной линии.

Именно поэтому профессиональный подбор начинается с параметров нагрузки и условий эксплуатации, а не с выбора ближайшего доступного сечения.

Популярные сечения КГ: 16, 25, 35, 50, 70 мм²

Для одножильного КГ встречается широкий диапазон сечений. В каталоге представлены, в частности, исполнения:

• КГ 1×16;
• КГ 1×25;
• КГ 1×35;
• КГ 1×50;
• КГ 1×70;
• КГ 1×95;
• КГ 1×120;
• КГ 1×150;
• КГ 1×185;
• КГ 1×240.

Посмотреть доступные варианты можно в каталоге гибкого кабеля КГ.

Но последовательность сечений не следует воспринимать как готовую таблицу мощности. Например, КГ 1×25 не становится автоматически «сварочным кабелем на определённое число ампер» только благодаря своему сечению.

Допустимая нагрузка определяется характеристиками конкретного кабеля и условиями его эксплуатации.

Как выбрать кабель КГ для сварочного аппарата

Запрос «какой КГ выбрать для сварочного аппарата» особенно распространён, но здесь важно различать кабель питания сварочного оборудования и кабели сварочной цепи. Это не всегда одна и та же задача.

Если речь идёт о гибком кабеле в сварочной цепи, при выборе необходимо учитывать:

• максимальный сварочный ток;
• продолжительность включения и режим работы;
• необходимую длину кабеля;
• допустимое падение напряжения;
• условия окружающей среды;
• механические нагрузки;
• требования производителя сварочного оборудования.

Одножильные КГ большого сечения часто рассматривают для подобных задач благодаря гибкой многопроволочной медной жиле.

Например, в каталоге ТехКабель представлен КГ 1×25, а также другие сечения в этой линейке.

Почему нельзя выбирать сварочный кабель только по току

Чем длиннее сварочная цепь, тем выше её электрическое сопротивление. Это приводит к дополнительному падению напряжения и потерям.

Кроме того, сварочное оборудование может работать в различных режимах: кратковременная нагрузка и продолжительная работа создают разные тепловые условия.

Поэтому выбор КГ для сварки должен учитывать не один параметр, а совокупность: ток + длина + режим работы + условия эксплуатации.

Как длина КГ влияет на выбор сечения

Этот фактор нередко недооценивают.

Электрическое сопротивление проводника зависит от его длины и площади поперечного сечения. При увеличении длины кабеля сопротивление растёт, а увеличение сечения позволяет его уменьшить.

Для длинной линии необходимо проверить как допустимую токовую нагрузку, так и падение напряжения.

Поэтому кабель, подходящий для подключения оборудования на небольшом расстоянии, нельзя автоматически использовать для той же нагрузки при значительно большей длине.

КГ для станков и передвижного оборудования

Для оборудования, которое перемещается в процессе эксплуатации или требует гибкого подключения, КГ может быть более подходящим решением, чем силовой кабель, рассчитанный преимущественно на стационарную прокладку.

В зависимости от схемы подключения используются многожильные исполнения:

• двухжильные;
• трёхжильные;
• четырёхжильные;
• пятижильные;
• и другие конструкции, предусмотренные конкретной маркой.

Например, в каталоге представлены КГ и КГ-ХЛ с различным количеством жил и сечениями, что позволяет подбирать кабель под конкретную схему электропитания.

КГ или ВВГ: какой кабель выбрать

КГ и ВВГ решают разные задачи, поэтому заменять один другим только потому, что совпадают количество и сечение жил, неправильно.

Поэтому если линия после монтажа остаётся стационарной, следует рассматривать кабель, предназначенный для соответствующего способа стационарной прокладки.

Если же оборудование должно перемещаться и кабель регулярно изгибается, необходимо выбирать марку, рассчитанную на такие условия.

Можно ли использовать КГ для стационарной проводки

Сам факт высокой гибкости не делает КГ универсальной заменой кабелю для стационарных сетей.

При проектировании постоянной кабельной линии необходимо выбирать марку, предназначенную для конкретного способа прокладки и соответствующую требованиям объекта.

Если гибкость в процессе эксплуатации не требуется, применение КГ может не давать технического преимущества.

Можно ли прокладывать КГ в земле

КГ не следует рассматривать как прямую замену бронированному силовому кабелю для непосредственной стационарной прокладки в грунте.

Гибкость кабеля и механическая защищённость — разные характеристики. КГ является гибким, но не имеет стальной ленточной брони, которая присутствует, например, у ряда кабелей семейства ВБШв.

Если проектируется стационарная линия в земле, необходимо подбирать кабель именно под условия подземной прокладки и предусмотренный проектом способ механической защиты.

Подробнее об этом можно прочитать в статье «Бронированный кабель для прокладки в земле: марки, выбор и монтаж» .

Почему кабель КГ может нагреваться

Нагрев кабеля сам по себе связан с прохождением электрического тока, но чрезмерное повышение температуры может указывать на проблему.

Возможные причины:

• недостаточное сечение для фактической нагрузки;
• превышение допустимого тока;
• неблагоприятные условия охлаждения;
• плохой контакт в соединении или наконечнике;
• повреждение токопроводящих проволок;
• эксплуатация кабеля в условиях, для которых он не предназначен.

Особенно важно проверять состояние контактных соединений: повышенное переходное сопротивление в месте соединения способно приводить к локальному перегреву даже при правильно выбранном сечении кабеля.

Подробнее причины разобраны в материале «Почему греется кабель».

Почему важен радиус изгиба КГ

Гибкий кабель рассчитан на изгибы, но это не означает, что его можно перегибать с любым радиусом.

Чрезмерно резкий изгиб создаёт механическую нагрузку на токопроводящие жилы, изоляцию и оболочку. При регулярном повторении таких деформаций срок службы кабеля может сокращаться.

Поэтому при монтаже и эксплуатации необходимо соблюдать минимальный допустимый радиус изгиба, установленный документацией для конкретного кабеля.

Как выбрать КГ: пошаговый алгоритм

1. Определите назначение. Для какого оборудования требуется кабель и будет ли он перемещаться в процессе эксплуатации?
2. Уточните напряжение и схему питания. От этого зависит в том числе необходимое количество жил.
3. Определите максимальный рабочий ток. Используйте характеристики подключаемого оборудования.
4. Определите длину линии. Для длинного кабеля необходимо дополнительно учитывать падение напряжения.
5. Рассчитайте необходимое сечение. Проверяется допустимая токовая нагрузка и другие расчётные параметры.
6. Учитывайте режим работы. Постоянная и повторно-кратковременная нагрузки создают разные условия нагрева.
7. Проверьте температуру эксплуатации. При работе на холоде может потребоваться КГ-ХЛ или другое соответствующее исполнение.
8. Проверьте условия окружающей среды. Масла, влага, механические воздействия и другие факторы могут влиять на выбор марки.

Частые ошибки при выборе кабеля КГ

Ошибка №1. Выбирать только по мощности оборудования

Для правильного расчёта необходимо знать ток, напряжение, длину линии, режим нагрузки и условия эксплуатации.

Ошибка №2. Не учитывать длину

Чем длиннее линия, тем существеннее может становиться падение напряжения. Особенно это важно при больших токах.

Ошибка №3. Считать любой КГ одинаковым

КГ, КГ-ХЛ, КГН и КГтп имеют конструктивные и эксплуатационные отличия. Полную маркировку необходимо проверять до покупки.

Ошибка №4. Использовать гибкость как единственный критерий

Кабель может быть гибким, но не подходить по температуре, среде эксплуатации, электрическим характеристикам или другим параметрам.

Ошибка №5. Не учитывать состояние соединений

Даже правильно рассчитанный кабель может перегреваться в месте некачественного контакта. При монтаже важны подходящие наконечники, правильная подготовка жил и качество соединений.

Частые вопросы о кабеле КГ

Какое сечение КГ выбрать?

Сечение выбирают по расчётному току с учётом длины линии, режима нагрузки, условий эксплуатации и допустимого падения напряжения. Универсального сечения для всех случаев не существует.

Какой КГ выбрать для сварочного аппарата?

Необходимо знать максимальный сварочный ток, длину кабеля, режим работы и требования производителя оборудования. После этого рассчитывается необходимое сечение.

Чем КГ-ХЛ отличается от обычного КГ?

КГ-ХЛ имеет климатическое исполнение, предназначенное для соответствующих условий низких температур. Точные температурные пределы необходимо проверять в документации конкретного изделия.

Что лучше — КГ или КГтп?

Эти кабели отличаются материалами конструкции и эксплуатационными характеристиками. Выбор зависит от условий работы, поэтому корректнее сравнивать конкретные исполнения по документации производителя и требованиям объекта.

Можно ли использовать КГ вместо ВВГ?

Эти кабели имеют разное основное назначение. КГ применяется там, где требуется гибкое подключение, а семейство ВВГ предназначено прежде всего для стационарных электрических линий. Замена должна быть технически обоснована.

Можно ли использовать КГ на улице?

Возможность эксплуатации определяется полным исполнением конкретного кабеля, температурным диапазоном и другими условиями окружающей среды. Нельзя определять пригодность только по буквам «КГ».

Что проверить перед покупкой КГ

Перед заказом полезно подготовить основные параметры будущей линии:

• марку или предполагаемое исполнение кабеля;
• количество жил;
• требуемое сечение;
• напряжение;
• рабочий или максимальный ток;
• необходимую длину;
• температуру эксплуатации;
• тип подключаемого оборудования;
• особые условия окружающей среды.

Также следует проверить производителя, нормативную документацию, маркировку и сопроводительные документы на продукцию.

Итог

КГ — это не просто «мягкий провод большого сечения», а отдельное семейство гибких силовых кабелей для задач, где важна способность кабеля работать при перемещениях и изгибах в предусмотренных для него условиях.

При выборе необходимо учитывать сразу несколько параметров: назначение → ток → количество жил → сечение → длину → режим работы → температуру → условия эксплуатации.

Для сварочного оборудования особенно важны ток, длина и режим нагрузки. Для передвижных механизмов — дополнительно гибкость и условия эксплуатации. При низких температурах следует рассматривать соответствующие климатические исполнения.
