ВВГ или ВБШв: какой кабель выбрать и в чём разница

При выборе силового кабеля для стационарной линии часто возникает вопрос: что использовать — ВВГ или ВБШв? Обе марки применяются для передачи и распределения электроэнергии, могут иметь медные жилы и внешне кажутся похожими. Однако между ними есть принципиальное конструктивное отличие — наличие брони.

Именно броня во многом определяет условия, в которых может эксплуатироваться кабель. Поэтому выбирать ВВГ или ВБШв только по сечению и количеству жил неправильно: необходимо учитывать способ прокладки, риск механических повреждений, требования к пожарной безопасности и условия конкретного объекта.

ВВГ и ВБШв: главное отличие за минуту

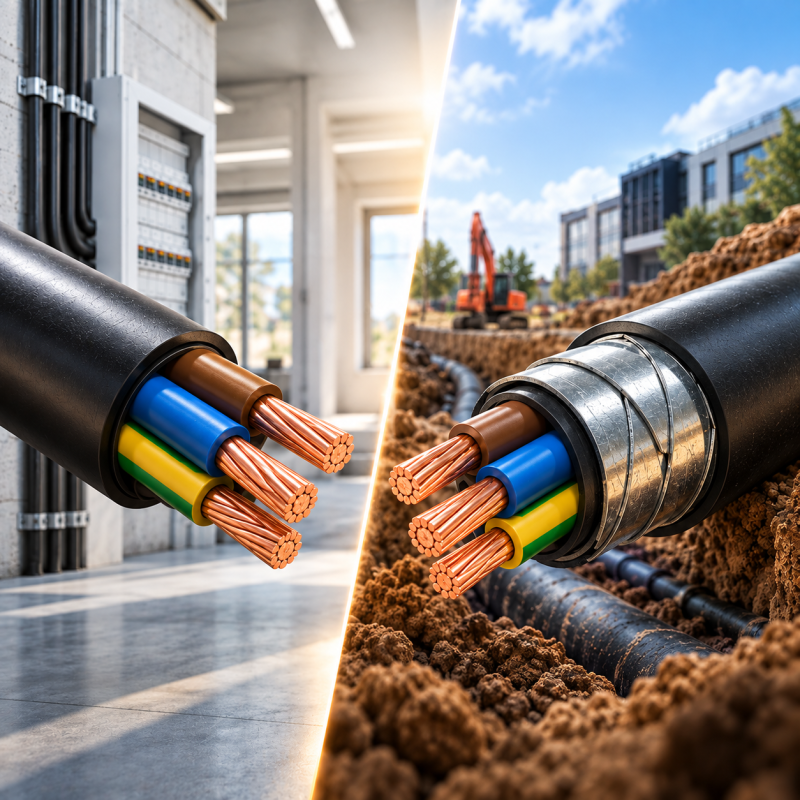

Если упростить сравнение, ВВГ — небронированный силовой кабель, а ВБШв — бронированный.

Таким образом, вопрос «что лучше — ВВГ или ВБШв?» поставлен не совсем правильно. Универсально лучшего кабеля нет: выбор зависит от условий эксплуатации.

Посмотреть доступные исполнения можно в каталоге кабеля ВВГнг и в общем каталоге силовых кабелей.

Что представляет собой кабель ВВГ

ВВГ — одна из распространённых марок силового кабеля с медными токопроводящими жилами, изоляцией и оболочкой из ПВХ-пластиката.

В маркировке ВВГ первая буква «В» указывает на ПВХ-изоляцию жил, вторая «В» — на оболочку из ПВХ, а «Г» указывает на отсутствие защитного покрова (брони).

Главная особенность ВВГ в контексте нашего сравнения — отсутствие металлической брони. Это делает кабель удобным для множества вариантов стационарной прокладки, но при наличии риска механических воздействий необходимо предусматривать соответствующую защиту кабельной линии.

Где применяется ВВГ

Кабели семейства ВВГ применяются в стационарных электрических сетях на объектах различного назначения. Конкретная марка и исполнение выбираются с учётом проекта, способа прокладки, напряжения сети и требований пожарной безопасности.

На практике сегодня часто используются не только базовые исполнения, но и кабели семейства ВВГнг и ВВГнг-LS.

Например, индекс «нг» относится к исполнению, не распространяющему горение при нормированных условиях групповой прокладки, а LS указывает на пониженное дымо- и газовыделение.

Подобрать различные сечения и исполнения можно в разделе кабель ВВГнг.

Что представляет собой кабель ВБШв

ВБШв также относится к силовым кабелям, но его конструкция предусматривает дополнительную механическую защиту.

Одно из ключевых обозначений в маркировке — «Б»: кабель имеет броню из стальных лент. Обозначение «Шв» относится к защитному шлангу из поливинилхлоридного пластиката.

Именно наличие брони — принципиальное отличие ВБШв от ВВГ.

Броня повышает устойчивость кабельной линии к механическим воздействиям. Поэтому ВБШв рассматривают для объектов, где небронированному кабелю потребовалась бы дополнительная механическая защита, а также для ряда вариантов прокладки в грунте.

Пример исполнения можно посмотреть в каталоге: кабель ВБШв.

Чем ВВГ отличается от ВБШв конструктивно

Чтобы понять разницу, удобно представить кабель послойно.

Упрощённая конструкция ВВГ

1. Медная токопроводящая жила.
2. Изоляция жилы из ПВХ-пластиката.
3. Скрученные изолированные жилы и внутренние элементы конструкции.
4. Наружная оболочка.

Упрощённая конструкция ВБШв

1. Медная токопроводящая жила.
2. Изоляция жилы из ПВХ-пластиката.
3. Скрученные изолированные жилы и внутренние элементы конструкции.
4. Внутренняя оболочка или поясная изоляция в зависимости от исполнения.
5. Броня из стальных лент.
6. Наружный защитный шланг из ПВХ.

Следовательно, ВБШв получает дополнительный защитный слой, которого нет у ВВГ. Но вместе с защитой увеличиваются наружный диаметр, масса и требования к монтажу.

ВВГ или ВБШв для прокладки в земле

Именно здесь разница между двумя кабелями становится особенно важной.

Обычный небронированный ВВГ не следует рассматривать как прямую замену бронированному кабелю для непосредственной прокладки в грунте без предусмотренной проектом механической защиты.

Грунт нельзя считать полностью безопасной средой. На кабель могут воздействовать подвижки почвы, камни, земляные работы и другие механические факторы.

ВБШв имеет стальную ленточную броню и поэтому значительно лучше приспособлен к условиям, в которых существует риск механического повреждения.

При этом сама маркировка кабеля не отменяет требований к проектированию линии. Возможность прокладки конкретного ВБШв в грунте необходимо оценивать с учётом характеристик изделия, условий трассы, коррозионной активности среды и действующих требований к монтажу.

Подробнее этот вопрос разобран в материале «Бронированный кабель для прокладки в земле: марки, выбор и монтаж» .

Можно ли проложить ВВГ в земле

Это один из самых частых вопросов при выборе между ВВГ и ВБШв.

Небронированный ВВГ нельзя автоматически считать подходящим для непосредственной укладки в грунт. Если проект предусматривает использование небронированного кабеля, должна быть обеспечена необходимая защита от механических воздействий и соблюдены требования к конкретному способу прокладки.

Поэтому логика «положим обычный ВВГ прямо в траншею, потому что так дешевле» может привести к неправильному техническому решению.

Если линия проектируется именно для прокладки в земле, разумнее сначала определить требования к трассе, а затем выбирать подходящую марку кабеля и способ его защиты.

Когда лучше выбрать ВВГ

ВВГ и его модификации имеет смысл рассматривать, когда проектируется стационарная линия и условия прокладки не требуют собственной металлической брони кабеля.

Например:

• кабель прокладывается внутри здания предусмотренным проектом способом;
• используются кабельные конструкции или другие предусмотренные способы прокладки;
• отсутствует необходимость в броне непосредственно в конструкции кабеля;
• механическая защита обеспечивается способом монтажа;
• необходимо выбрать специальное исполнение по пожарной безопасности.

В таких ситуациях применение более тяжёлого бронированного кабеля может быть просто нецелесообразным.

Когда лучше выбрать ВБШв

ВБШв рассматривают прежде всего тогда, когда кабельной линии требуется повышенная механическая защищённость.

Характерные ситуации:

• прокладка кабельной линии в грунте при соответствующих условиях;
• существует риск механического повреждения;
• трасса проходит в условиях, где применение бронированной конструкции предусмотрено проектом;
• требуется кабель с собственной защитой из стальных лент.

При необходимости групповой прокладки и специальных требований по дымо- и газовыделению следует обращать внимание уже не только на наличие брони, но и на полную маркировку.

Например, в каталоге представлены исполнения ВБШвнг(А) и ВБШвнг(А)-LS.

ВВГнг или ВБШвнг: в чём разница

Добавление индекса «нг» не устраняет главное конструктивное различие между этими кабелями.

ВВГнг остаётся небронированным кабелем, а ВБШвнг — бронированным.

Индекс «нг» характеризует исполнение кабеля в части нераспространения горения при нормированных условиях, а не его механическую защиту.

Поэтому сравнивать необходимо две разные характеристики:

• броня — защита от механических воздействий;
• пожарное исполнение — характеристики кабеля при воздействии огня и горении.

Например, ВВГнг остаётся небронированным, тогда как ВБШвнг имеет металлическую броню.

ВВГнг-LS или ВБШвнг-LS

Похожая логика действует для индекса LS.

LS означает Low Smoke — исполнение с пониженным дымо- и газовыделением. Но наличие LS само по себе не говорит о наличии или отсутствии брони.

Поэтому ВВГнг-LS и ВБШвнг-LS могут решать разные задачи:

• ВВГнг-LS — небронированный силовой кабель соответствующего пожарного исполнения;
• ВБШвнг-LS — кабель соответствующего пожарного исполнения, дополнительно имеющий броню.

Выбор должен учитывать одновременно условия прокладки и требования пожарной безопасности объекта.

Можно ли заменить ВБШв на ВВГ

Автоматически заменять одну марку другой нельзя.

Если ВБШв заложен в проект из-за необходимости механической защиты, установка обычного ВВГ вместо него изменяет конструкцию кабельной линии.

Обратная замена также не всегда рациональна. Использовать бронированный ВБШв там, где проекту достаточно небронированного ВВГ, может означать лишние затраты, большую массу кабеля и усложнение монтажа.

Поэтому при замене необходимо сравнивать не только число жил и их сечение, но и:

• номинальное напряжение;
• материал и конструкцию жил;
• способ прокладки;
• наличие брони;
• пожарное исполнение;
• условия окружающей среды;
• допустимые нагрузки;
• требования проекта и нормативной документации.

Как выбрать между ВВГ и ВБШв: простой алгоритм

Перед покупкой кабеля ответьте на несколько вопросов.

1. Где будет проходить трасса?

Помещение, кабельное сооружение, улица и грунт создают разные условия эксплуатации. Сначала определяется способ прокладки, а уже после этого — подходящая конструкция кабеля.

2. Есть ли риск механического повреждения?

Если да, необходимо предусмотреть механическую защиту. Одним из вариантов является применение бронированного кабеля.

3. Какие требования предъявляются к пожарной безопасности?

Наличие брони не заменяет правильный выбор пожарного исполнения. При необходимости отдельно определяются требования к индексам нг, LS и другим исполнениям.

4. Какое требуется сечение?

Сечение выбирается по расчётной нагрузке с учётом условий прокладки, длины линии, допустимого падения напряжения, температурных условий и других расчётных факторов.

5. Какое количество жил необходимо?

Оно зависит от схемы электроснабжения и назначения линии. Нельзя выбирать количество жил только потому, что определённый вариант оказался доступнее по цене.

ВВГ или ВБШв: выбор по ситуации

Частые ошибки при выборе ВВГ и ВБШв

Ошибка №1. Выбирать кабель только по цене

Более низкая стоимость метра не означает, что итоговая кабельная линия получится дешевле. Если небронированному кабелю потребуется дополнительная механическая защита, необходимо учитывать стоимость всей системы.

Ошибка №2. Считать, что «нг» означает механическую защиту

Индекс «нг» относится к пожарному исполнению. Наличие брони определяется конструкцией и маркировкой кабеля.

Ошибка №3. Подбирать сечение «на глаз»

Одинаковое оборудование в разных условиях может требовать разных решений. На выбор влияют нагрузка, длина линии, способ прокладки и другие расчётные параметры.

Ошибка №4. Заменять кабель в проекте без проверки характеристик

Даже одинаковые по количеству жил и номинальному сечению ВВГ и ВБШв конструктивно отличаются. Замена должна быть технически обоснована.

Частые вопросы о ВВГ и ВБШв

Что лучше — ВВГ или ВБШв?

Зависит от условий эксплуатации. Если собственная металлическая броня линии не требуется, может применяться подходящее исполнение ВВГ. Если необходима повышенная механическая защищённость, рассматриваются бронированные кабели, включая ВБШв.

Чем ВБШв отличается от ВВГ?

Главное конструктивное отличие — наличие у ВБШв брони из стальных лент. ВВГ относится к небронированным силовым кабелям.

Можно ли прокладывать ВВГ в земле?

Обычный ВВГ не следует использовать как прямую замену бронированному кабелю при непосредственной прокладке в грунте без предусмотренной проектом механической защиты. Конкретное решение определяется проектом и условиями трассы.

Можно ли ВБШв использовать внутри здания?

Возможность применения определяется проектом, условиями прокладки и требованиями пожарной безопасности. Само наличие брони не означает, что конкретное исполнение автоматически подходит для любых помещений.

В чём отличие ВВГнг от ВБШвнг?

Оба обозначения могут иметь исполнение «нг», однако ВВГнг является небронированным, а ВБШвнг имеет металлическую броню. Индекс «нг» не заменяет броню и характеризует другие свойства кабеля.

Нужна ли дополнительная защита ВБШв при прокладке в земле?

Это зависит от условий трассы и проектного решения. Наличие брони повышает механическую защищённость кабеля, но не отменяет требований к правильному устройству кабельной линии.

Итог: как не ошибиться с выбором

Главное отличие ВВГ от ВБШв заключается не в мощности или «качестве» кабеля, а в его конструкции. ВВГ — небронированный силовой кабель, ВБШв — силовой кабель с бронёй из стальных лент.

Поэтому начинать выбор стоит не с вопроса «какой кабель лучше», а с условий будущей трассы: где она проходит, существует ли риск механического повреждения, каким способом выполняется монтаж и какие требования предъявляются к пожарной безопасности.

После этого подбираются количество жил, сечение, номинальное напряжение и конкретное исполнение кабеля.
