Когда бронированный кабель действительно нужен, а когда это лишний расход: технический взгляд на выбор брони и исполнения нг-LS/FRHF

Когда бронированный кабель действительно нужен, а когда это лишний расход: технический взгляд на выбор брони и исполнения нг-LS/FRHF

Бронированный кабель часто воспринимают как универсально правильное решение: если есть броня, значит линия надежнее, а проект — качественнее. На практике такой подход не всегда оправдан. Броня действительно повышает устойчивость кабеля к механическим воздействиям, но не заменяет грамотный выбор способа прокладки, условий монтажа и исполнения по пожарной безопасности.

Именно поэтому в одних проектах бронированный кабель обязателен, а в других превращается в лишнюю статью затрат. Чтобы не переплачивать и не закладывать в спецификацию избыточные решения, важно понимать, какие задачи решает броня, где она действительно нужна и как сочетается с исполнениями нг-LS, нг-HF и FRHF.

Что дает броня кабелю

Главная функция брони — защита кабеля от механических повреждений в процессе прокладки и эксплуатации. Это особенно важно там, где на линию может воздействовать грунт, строительный инструмент, транспорт, вибрация, случайные удары или давление со стороны других конструкций.

В практике подземной прокладки именно бронированные кабели рассматриваются как предпочтительное решение. Для кабельных линий, прокладываемых в земле, рекомендуют применять преимущественно бронированные кабели, а глубина заложения обычно принимается не менее 0,7 м, при этом на участках пересечений с дорогами и коммуникациями требуются дополнительные меры защиты, включая трубы или футляры.

Где броня действительно оправдана

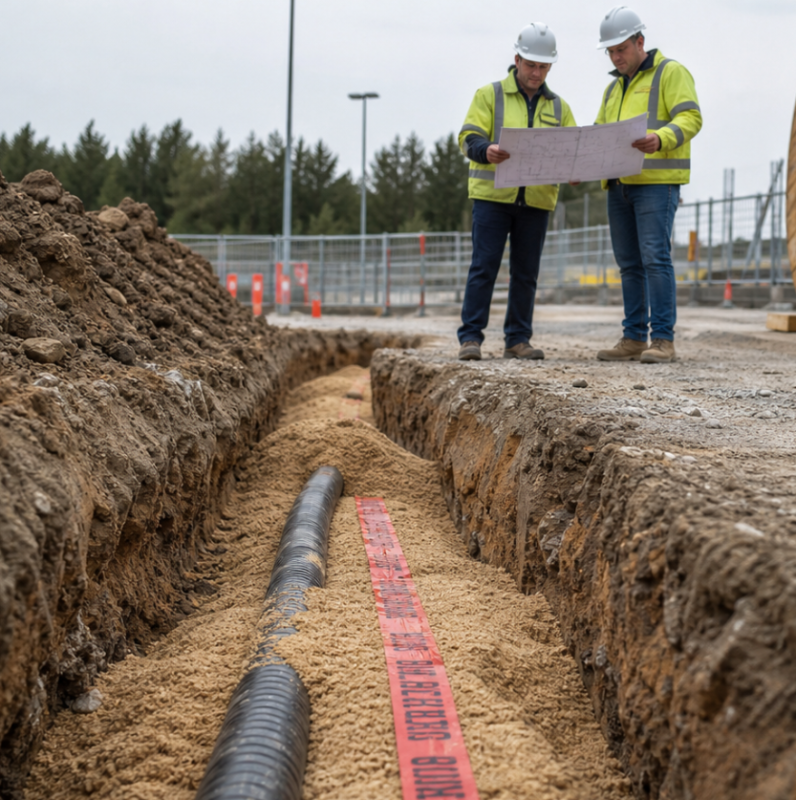

Наиболее очевидная зона применения — прокладка кабеля в грунте. Для траншейной прокладки бронированный кабель выбирают потому, что он лучше переносит давление грунта, случайные повреждения при земляных работах и эксплуатационные нагрузки, чем обычные небронированные решения.

Броня также оправдана в местах, где есть риск внешнего механического воздействия: на промышленных площадках, складах, в тоннелях, шахтах, на объектах с погрузочной техникой и в зонах, где кабель может быть поврежден инструментом или оборудованием. В описаниях ВБШвнг(А)-LS и аналогичных марок прямо указывается возможность применения при наличии опасности механических повреждений в процессе эксплуатации.

• прокладка кабеля в земле без полной защитной инфраструктуры;
• участки под дорогами, проездами и в местах пересечения коммуникаций;
• промышленные и складские объекты с риском ударных нагрузок;
• трассы в тоннелях, шахтах и влажных или агрессивных средах;
• зоны, где есть риск повреждения кабеля при дальнейшей эксплуатации.

Когда бронированный кабель не обязателен

Во внутренних помещениях, где кабель прокладывается по лоткам, в коробах, в шахтах или за строительными конструкциями, броня часто не дает реального преимущества. Если линия и так защищена средой прокладки, а механическое воздействие на нее минимально, более разумным решением может быть небронированный кабель нужного исполнения по пожарной безопасности.

Типичный пример — внутренние силовые сети общественных и административных зданий, где основную роль играет не механическая прочность, а малодымность, безгалогенность или огнестойкость. В таких случаях логичнее сосредоточиться на выборе нг-LS, нг-HF, FRLS или FRHF, а не оплачивать броню «на всякий случай».

Броня не заменяет пожарное исполнение

Одна из самых частых ошибок — считать, что бронированный кабель автоматически лучше и с точки зрения пожарной безопасности. Это не так. Броня отвечает за механическую защиту, а индексы нг-LS, нг-HF и FRHF описывают поведение кабеля при пожаре: нераспространение горения, малодымность, отсутствие галогенов и сохранение работоспособности линии.

Поэтому на объекте всегда нужно рассматривать две группы факторов одновременно: механические риски и требования по пожарной безопасности. Если трасса идет в земле рядом с общественным зданием, может понадобиться не просто бронированный кабель, а бронированный кабель нг-LS. Если критическая линия должна сохранить работоспособность при пожаре и одновременно проходить через механически сложную среду, уже рассматриваются более специальные решения с огнестойким исполнением.

Почему лишняя броня увеличивает расходы

Бронированный кабель обычно тяжелее, дороже и сложнее в монтаже. Увеличивается не только стоимость метра, но и трудозатраты на транспортировку, разделку, крепление и подключение. Чем больше сечение и длина трассы, тем заметнее эта разница.

Если броня не решает конкретную инженерную задачу, она превращается в избыточный запас прочности, за который заказчик переплачивает без ощутимой пользы. Именно поэтому грамотный выбор начинается не с вопроса «можно ли взять бронированный», а с вопроса «какой риск он здесь закрывает».

Как принять правильное решение

Чтобы определить, нужен ли бронированный кабель, удобно пройти короткий практический чек-лист. Если кабель прокладывается в земле, проходит через потенциально опасные участки, пересекает проезды, работает в промышленной среде или может быть случайно поврежден в процессе эксплуатации, броня, скорее всего, оправдана.

Если же линия идет внутри защищенной инфраструктуры, без высоких механических рисков, стоит в первую очередь оценивать требования по дымо- и газовыделению, огнестойкости и нормативам объекта. Во многих случаях небронированный кабель правильного исполнения окажется более рациональным и по бюджету, и по удобству монтажа.

• есть ли прокладка в грунте или на открытом участке;
• есть ли риск механических повреждений при эксплуатации;
• нужна ли защита от ударов, давления, инструмента или техники;
• какие требования предъявляются к пожарной безопасности линии;
• можно ли защитить трассу конструктивно, без использования брони.

Какие марки чаще рассматривают на практике

Для подземной прокладки и участков с риском механического воздействия часто рассматривают бронированные марки семейства ВБШв и их исполнения с дополнительными пожарными характеристиками. Например, ВБШвнг(А)-LS применяют для передачи и распределения электроэнергии в стационарных установках, в том числе во внутренних электроустановках, зданиях и закрытых кабельных сооружениях, если есть опасность механических повреждений.

Но сама по себе популярность марки не должна подменять инженерный расчет. Один и тот же объект может включать и бронированные линии для внешней трассы, и небронированные нг-LS или нг-HF для внутренней разводки. Именно такое сочетание обычно и дает оптимальный результат.

Вывод

Бронированный кабель нужен не потому, что он «лучше вообще», а потому, что он закрывает конкретный риск механического повреждения. При прокладке в земле, на промышленных площадках, в зонах с нагрузками и там, где кабель может быть поврежден при эксплуатации, броня оправдана и часто предпочтительна.

Во внутренних защищенных трассах лишняя броня часто только увеличивает стоимость проекта. Поэтому правильный выбор — это всегда баланс между условиями прокладки, требованиями к пожарной безопасности и экономической целесообразностью.
